4.8 ロジック（リアルタイム分析/データ操作）

ここでは、リアルタイム分析に関するロジックコンポーネントについて説明します。

4.8.1 基本統計#

収集データの基本統計した結果を別データとして登録するコンポーネントです。
入力ポートから受け取ったデータに対し一定の範囲（件数/秒）で基本統計を行い、その結果を別データとして出力します。

4.8.1.1 基本情報#

基本統計の基本情報は、次の通りです。

4.8.1.2 設定方法#

次の手順で、基本統計の設定を行うことができます。

1. 出力ポートが存在する任意のコンポーネントを追加します。コンポーネントの追加方法は、「コンポーネントの追加」をご覧ください。

2. 追加したコンポーネントを起動し、データを出力させます。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

3. 基本統計を追加します。コンポーネントの追加方法は、「コンポーネントの追加」をご覧ください。

4. 入力ポートに接続するコンポーネントに、追加したコンポーネントを選択します。



5. 次のコンポーネント情報を入力します。



   項目	説明
   名称	コンポーネントの名前を入力 ※他のコンポーネント名と重複する事はできません。
   自動起動無効	コンポーネントの自動起動を無効にする場合ON

6. 「設定方法」を、次の中から選択します。



   項目	説明
   データ定義を受信して設定する	入力ポートで受け取っているデータを一覧で表示し、個別に設定を行う
   正規表現で設定する	正規表現を入力し、入力ポートで受け取っているデータの中でマッチしたものに対して設定を行う

7. 「設定方法」が「正規表現で設定する」の場合のみ、設定対象とするデータについて、次の項目を入力します。



   項目	説明
   コンポーネント	入力ポートで受け取っているデータのうち、設定対象とするもののコンポーネント名を表す正規表現
   データ名	入力ポートで受け取っているデータのうち、設定対象とするもののデータ名を表す正規表現
   データ型	入力ポートで受け取っているデータのうち、設定対象とするもののデータ型

   正規表現の入力例

   正規表現の入力例は次の通りです。

   • 「data1」にのみマッチ： data1
   • 名前に「abc」を含むデータにマッチ： .*abc.*
   • 名前が「abc」で始まるデータにマッチ： abc.*
   • 名前が「abc」で終わるデータにマッチ： .*abc

8. 次のいずれかの方法を行い、基本統計の設定ダイアログを開きます。

   • 基本統計の設定を行うデータの「基本統計」のアイコンを押下します。



   • 基本統計の設定を行うデータにチェックを付けて、「選択中のデータを編集」を押下します。チェックを付けたデータに、同じ設定内容が適用されます。



9. 次の項目を入力し、基本統計の設定を行います。



   項目	説明
   分析幅	分析の幅を設定
   分析単位	分析幅の単位を設定（件数 or 秒）
   件数	分析対象のデータ件数
   合計	分析対象のデータの合計値
   2乗和	分析対象の各データの二乗を合計した値
   偏差平方和	分析対象の各データが平均からどれだけ離れているかの偏差を二乗して合計した値
   最小値	分析対象のデータ内で最も小さい値
   最大値	分析対象のデータ内で最も大きい値
   範囲	分析対象のデータの最大値と最小値の差
   算術平均	分析対象のデータの平均値
   分散	分析対象の各データが平均からどれだけ離れているかの平均の二乗
   標準偏差	分散の平方根
   不偏分散	分散を件数-1で割った値
   標本不偏標準偏差	標本の標準偏差
   標準誤差	標本平均の標準偏差
   変動係数	標準偏差を平均で割った値
   中央値	分析対象のデータを小さい順に並べ、中央にある値
   四分位数	分析対象のデータを小さい順に並べ、四等分した位置にある値
   最頻値	分析対象のデータ内で最も頻繁に出現する値
   平均偏差	分析対象の各データが平均からどれだけ離れているかの平均
   調和平均	分析対象の各データの逆数の平均の逆数
   幾何学平均	分析対象の各データの積のN乗根 ※Nは件数
   尖度	分布の尖り具合
   歪度	分布の歪み
   信頼区間	分析対象のデータの平均値が含まれると信頼できる数値の範囲

10. 「確定」を押下します。



11. 「保存」を押下します。



12. コンポーネントを起動します。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

4.8.2 FFT#

収集データのFFTした結果をデータとして登録するコンポーネントです。
入力ポートからデータを受け取り、そのデータにFFT解析を行った結果を別データとして出力します。
このコンポーネントは、サンプリングレートが定義されているカラムタイプミドルのデータに対してのみ利用できます。

4.8.2.1 基本情報#

FFTの基本情報は、次の通りです。

4.8.2.2 設定方法#

次の手順で、FFTの設定を行うことができます。

1. 出力ポートが存在する任意のコンポーネントを追加します。コンポーネントの追加方法は、「コンポーネントの追加」をご覧ください。

2. 追加したコンポーネントを起動し、データを出力させます。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

3. FFTを追加します。コンポーネントの追加方法は、「コンポーネントの追加」をご覧ください。

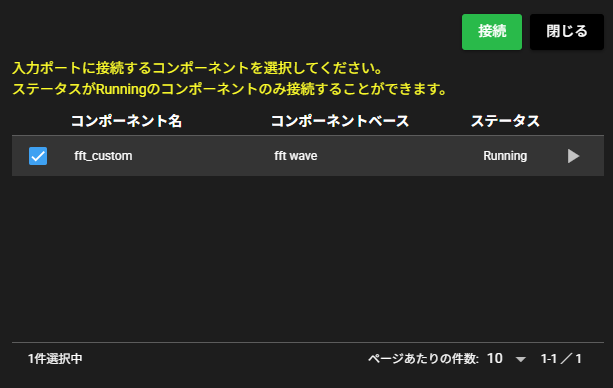

4. 入力ポートに接続するコンポーネントに、追加したコンポーネントを選択します。



5. 次のコンポーネント情報を入力します。



   項目	説明
   名称	コンポーネントの名前を入力 ※他のコンポーネント名と重複する事はできません。
   自動起動無効	コンポーネントの自動起動を無効にする場合ON

6. 「設定方法」を、次の中から選択します。



   項目	説明
   データ定義を受信して設定する	入力ポートで受け取っているデータを一覧で表示し、個別に設定を行う
   正規表現で設定する	正規表現を入力し、入力ポートで受け取っているデータの中でマッチしたものに対して設定を行う

7. 「設定方法」が「正規表現で設定する」の場合のみ、設定対象とするデータについて、次の項目を入力します。



   項目	説明
   コンポーネント	入力ポートで受け取っているデータのうち、設定対象とするもののコンポーネント名を表す正規表現
   データ名	入力ポートで受け取っているデータのうち、設定対象とするもののデータ名を表す正規表現
   データ型	入力ポートで受け取っているデータのうち、設定対象とするもののデータ型

   正規表現の入力例

   正規表現の入力例は次の通りです。

   • 「data1」にのみマッチ： data1
   • 名前に「abc」を含むデータにマッチ： .*abc.*
   • 名前が「abc」で始まるデータにマッチ： abc.*
   • 名前が「abc」で終わるデータにマッチ： .*abc

8. 次のいずれかの方法を行い、FFTの設定ダイアログを開きます。

   • FFTの設定を行うデータの「FFT」のアイコンを押下します。



   • FFTの設定を行うデータにチェックを付けて、「選択中のデータを編集」を押下します。チェックを付けたデータに、同じ設定内容が適用されます。



9. 「FFT解析を行う」をONにします。



10. 次の項目を入力し、FFTの設定を行います。



    項目	説明
    件数	FFTを実行するデータの件数
    ウィンドウ関数	FFTを実行する前にデータに対して適用される関数

11. 「確定」を押下します。



12. 「保存」を押下します。



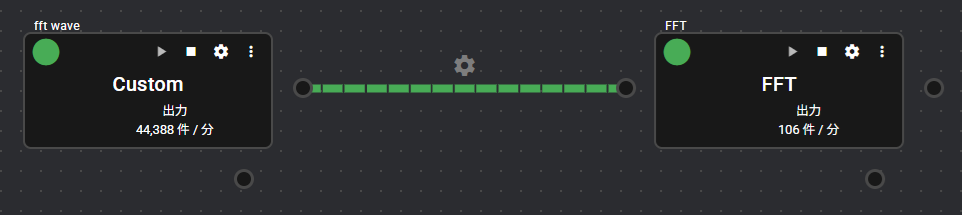

13. コンポーネントを起動します。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

4.8.3 移動平均#

収集データの移動平均値をデータとして登録するコンポーネントです。
入力ポートからデータを受け取り、そのデータから期間内の移動平均値を計算して別データとして出力します。

4.8.3.1 基本情報#

移動平均の基本情報は、次の通りです。

4.8.3.2 設定方法#

次の手順で、移動平均の設定を行うことができます。

1. 出力ポートが存在する任意のコンポーネントを追加します。コンポーネントの追加方法は、「コンポーネントの追加」をご覧ください。

2. 追加したコンポーネントを起動し、データを出力させます。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

3. 移動平均を追加します。コンポーネントの追加方法は、「コンポーネントの追加」をご覧ください。

4. 入力ポートに接続するコンポーネントに、追加したコンポーネントを選択します。



5. 次のコンポーネント情報を入力します。



   項目	説明
   名称	コンポーネントの名前を入力 ※他のコンポーネント名と重複する事はできません。
   自動起動無効	コンポーネントの自動起動を無効にする場合ON

6. 「設定方法」を、次の中から選択します。



   項目	説明
   データ定義を受信して設定する	入力ポートで受け取っているデータを一覧で表示し、個別に設定を行う
   正規表現で設定する	正規表現を入力し、入力ポートで受け取っているデータの中でマッチしたものに対して設定を行う

7. 「設定方法」が「正規表現で設定する」の場合のみ、設定対象とするデータについて、次の項目を入力します。



   項目	説明
   コンポーネント	入力ポートで受け取っているデータのうち、設定対象とするもののコンポーネント名を表す正規表現
   データ名	入力ポートで受け取っているデータのうち、設定対象とするもののデータ名を表す正規表現
   データ型	入力ポートで受け取っているデータのうち、設定対象とするもののデータ型

   正規表現の入力例

   正規表現の入力例は次の通りです。

   • 「data1」にのみマッチ： data1
   • 名前に「abc」を含むデータにマッチ： .*abc.*
   • 名前が「abc」で始まるデータにマッチ： abc.*
   • 名前が「abc」で終わるデータにマッチ： .*abc

8. 次のいずれかの方法を行い、移動平均の設定ダイアログを開きます。

   • 移動平均の設定を行うデータの「移動平均」のアイコンを押下します。



   • 移動平均の設定を行うデータにチェックを付けて、「選択中のデータを編集」を押下します。チェックを付けたデータに、同じ設定内容が適用されます。



9. 次の項目を入力し、移動平均の設定を行います。



   項目	説明
   移動平均値期間1~3	計算対象とする期間
   指数加重移動平均値の標準化定数α	指数加重移動平均値のバランスを取るための係数 ※指数加重移動平均値がONの場合のみ入力可能
   単純移動平均値	期間内のデータの単純な平均値
   線形加重移動平均値	期間内の各データに対して線形な重みをかけて計算した平均値
   指数加重移動平均値	全期間のデータに対して指数的な重みをかけて計算した平均値

10. 「確定」を押下します。



11. 「保存」を押下します。



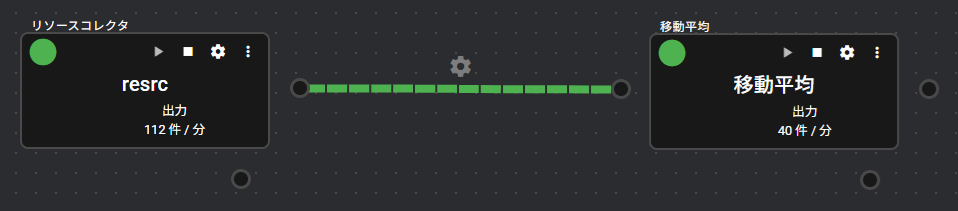

12. コンポーネントを起動します。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

4.8.4 データ変換#

入力ポートのカラムから様々な型のデータを取得し、 それに対して各種変換を通して出力ポートのカラムに出力するコンポーネントです。

現在提供しているデータ変換機能は下記の通りです。

4.8.4.1 基本情報#

データ変換の基本情報は、次の通りです。

4.8.4.2 設定方法(共通)#

次の手順で、データ変換の設定を行うことができます。

1. 出力ポートが存在する任意のコンポーネントを追加します。コンポーネントの追加方法は、「コンポーネントの追加」をご覧ください。

2. 追加したコンポーネントを起動し、データを出力させます。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

3. データ変換を追加します。コンポーネントの追加方法は、「コンポーネントの追加」をご覧ください。

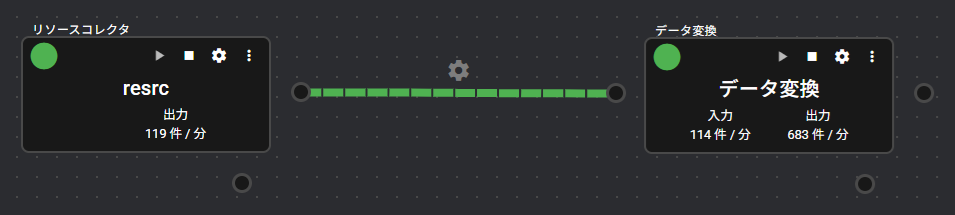

4. 入力ポートに接続するコンポーネントに、追加したコンポーネントを選択します。



5. 次のコンポーネント情報を入力します。



   項目	説明
   名称	コンポーネントの名前を入力 ※他のコンポーネント名と重複する事はできません。
   自動起動無効	コンポーネントの自動起動を無効にする場合ON

6. 使用するデータ変換機能を選択します。

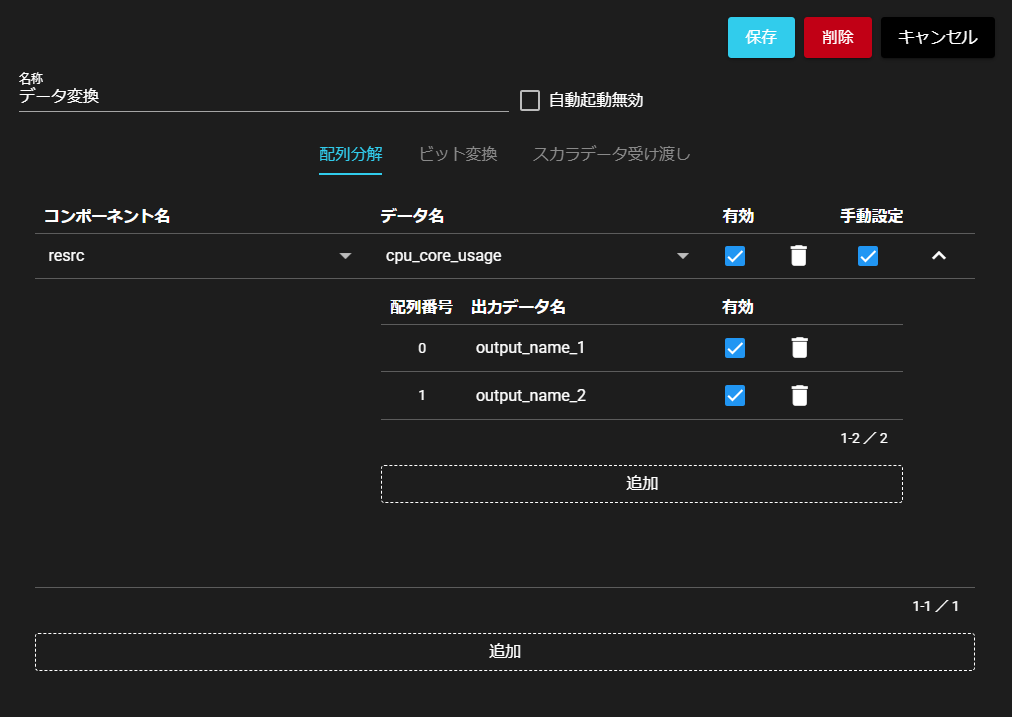

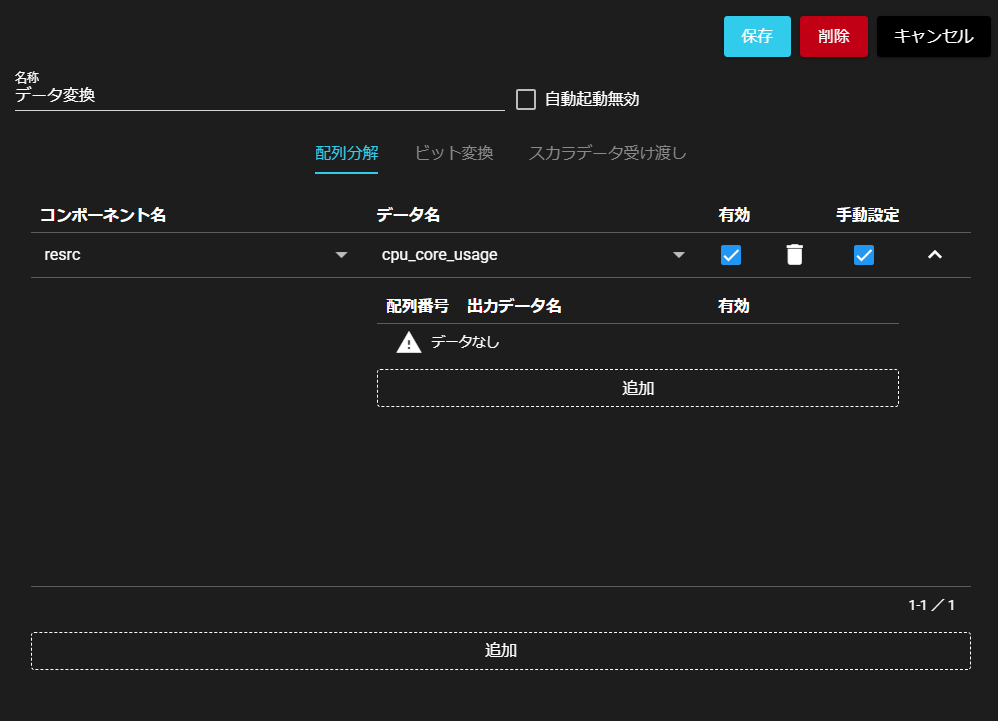

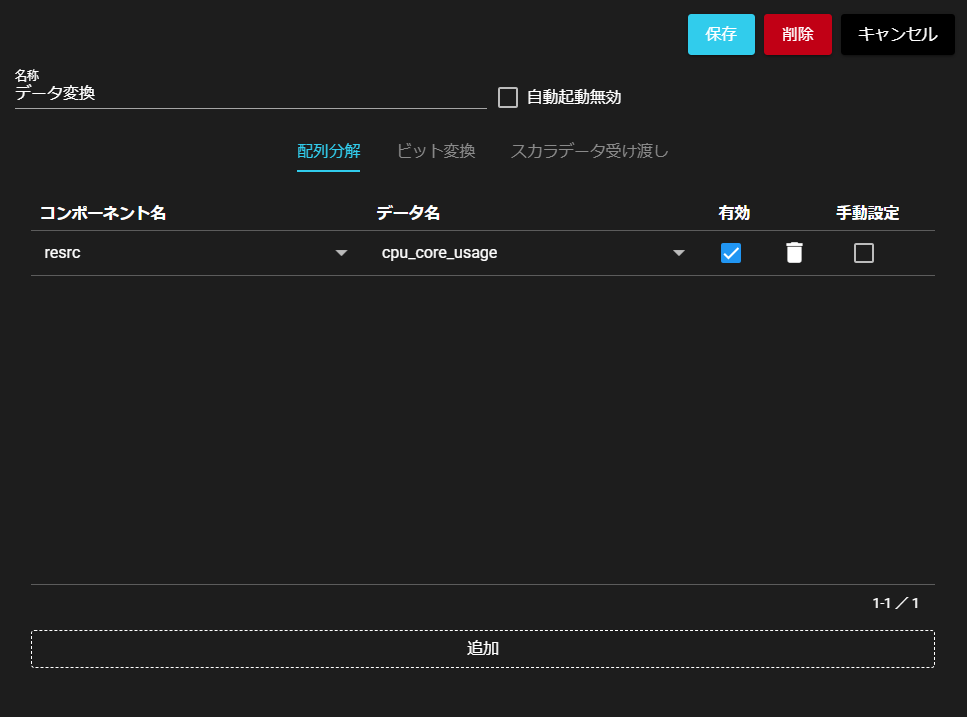

4.8.4.3 設定方法(配列分解)#

1. 追加ボタンを押下して入力データ欄を追加する。



2. 入力するコンポーネント名とデータ名を入力する。
   (ドロップダウン選択または手動で入力)



   項目	説明
   コンポーネント名	入力ポートに接続したコンポーネント名を設定
   データ名	入力ポートに接続したコンポーネント名のデータ名を設定 (配列カラムのみ設定可)
   有効	設定した入力データ設定を無効にする時はOFFにしてください
   削除	設定した入力データ設定を削除する時に押下してください
   手動設定	配列分解後の出力データ名を手動設定したい時はONにしてください (ONにすると出力データ設定の展開ボタンが有効になります)

3. (任意)追加ボタンを押下して出力データ欄を追加する。
   (手動設定をONにして出力データ設定の展開ボタンを押下すると追加ボタンが表示されます)



4. (任意)出力するデータ名を入力する。



   項目	説明
   配列番号	配列番号が自動採番され表示されます (編集不可)
   出力データ名	出力データ名を設定
   有効	設定した出力データ設定を無効にする時はOFFにしてください
   削除	設定した出力データ設定を削除する時に押下してください

5. 「保存」を押下します。



6. コンポーネントを起動します。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

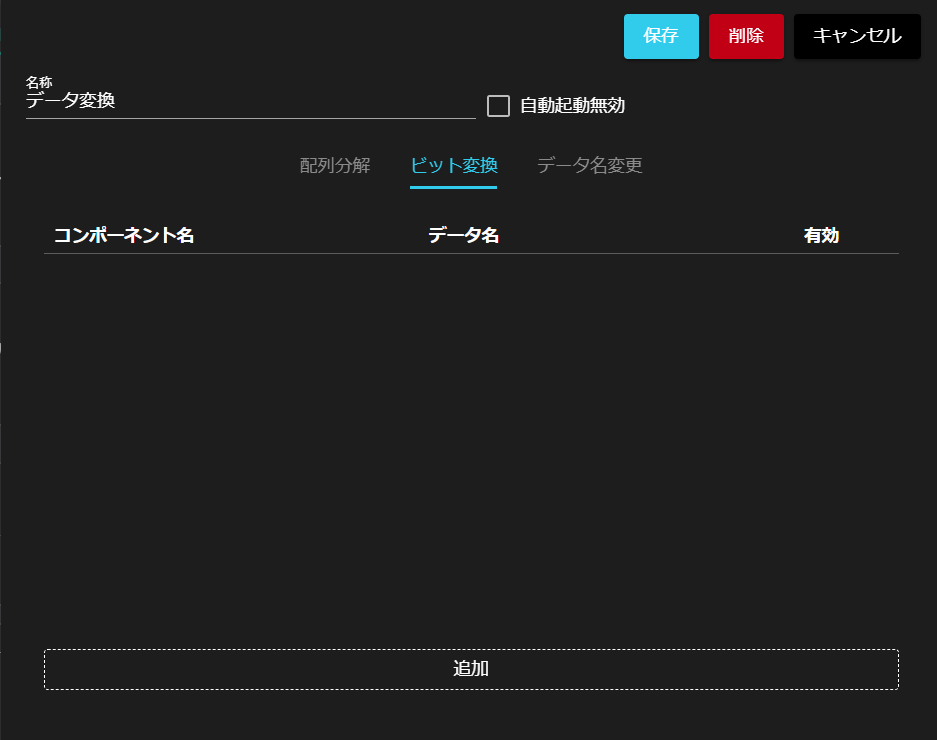

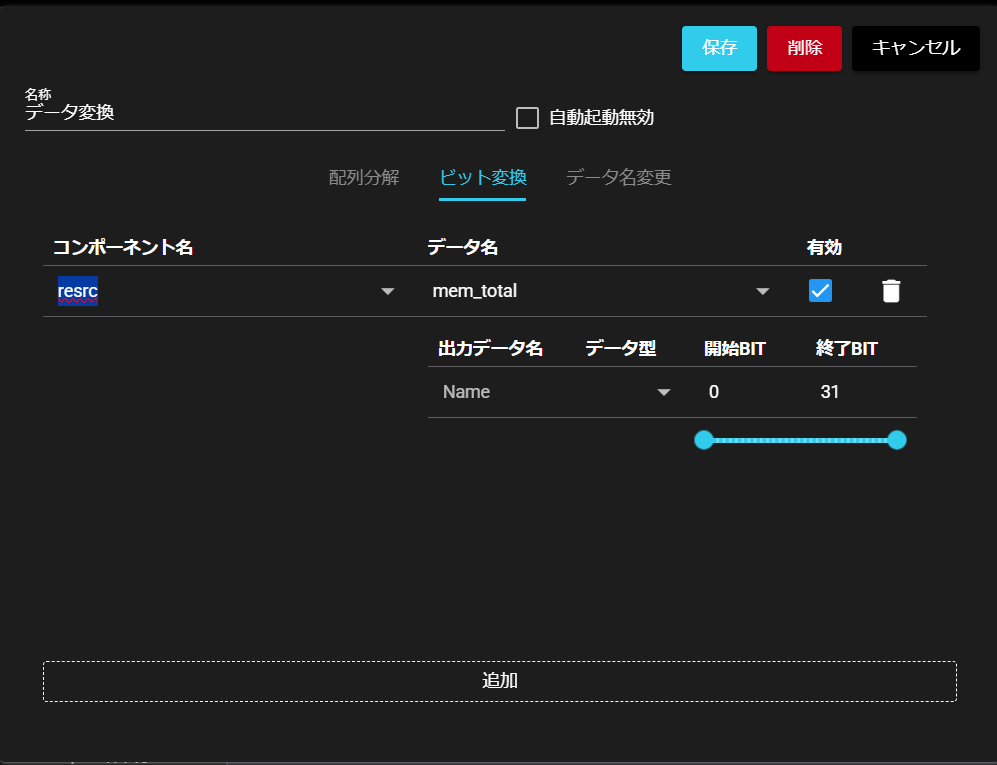

4.8.4.4 設定方法(ビット変換)#

1. 追加ボタンを押下して入力データ欄を追加する。



2. 入力するコンポーネント名とデータ名を入力する。
   (ドロップダウン選択または手動で入力)



   項目	説明
   コンポーネント名	入力ポートに接続したコンポーネント名を設定
   データ名	入力ポートに接続したコンポーネント名のデータ名を設定
   有効	設定した入力データ設定を無効にする時はOFFにしてください
   削除	設定した入力データ設定を削除する時に押下してください

3. 出力するデータの設定を入力する。



   項目	説明
   出力データ名	出力データ名を設定
   データ型	出力するデータ型を設定
   開始BIT	入力するデータから取得するデータの開始BITを設定。 手動入力またはビットレンジ設定を使用してください。 最下位ビットは0、最上位ビットは入力するデータ型のビット幅に応じて、 7, 15, 31, 63と変動いたします
   終了BIT	入力するデータから取得するデータの終了BITを設定。 手動入力またはビットレンジ設定を使用してください。 最下位ビットは0、最上位ビットは入力するデータ型のビット幅に応じて、 7, 15, 31, 63と変動いたします
   ビットレンジ設定	開始BIT、終了BITと連動しており、どちらかの方法で入力。 ビットレンジの最大値はスカラデータの場合、入力するデータ型に連動、 配列データの場合は入力する配列数に連動

4. 「保存」を押下します。



5. コンポーネントを起動します。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。

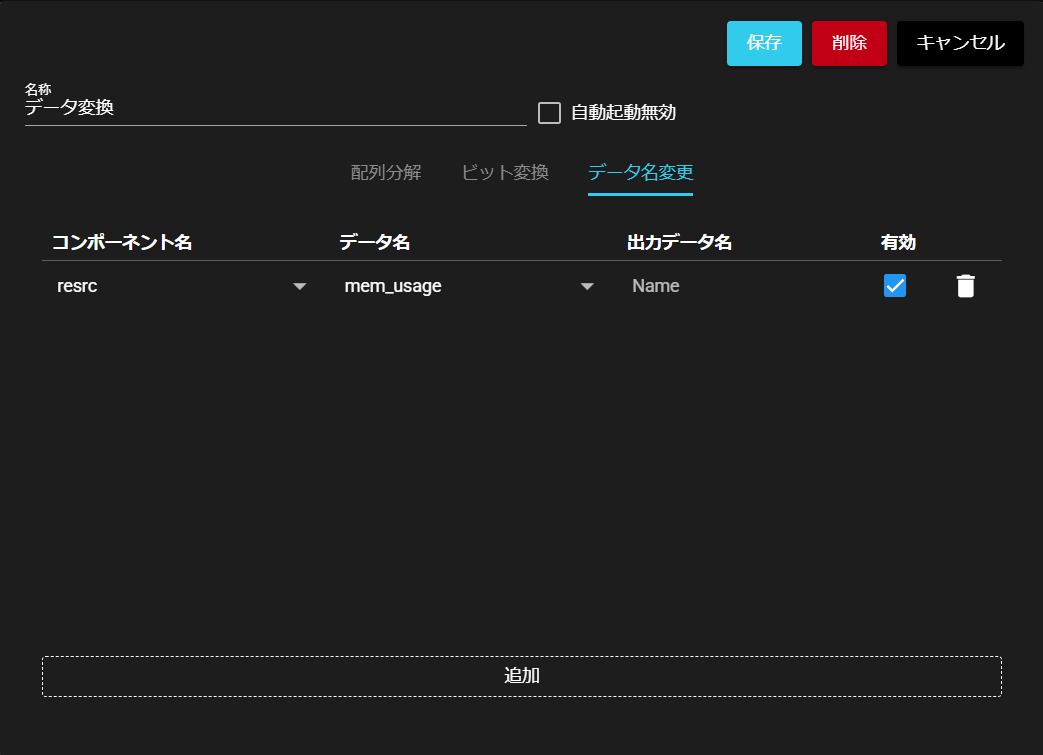

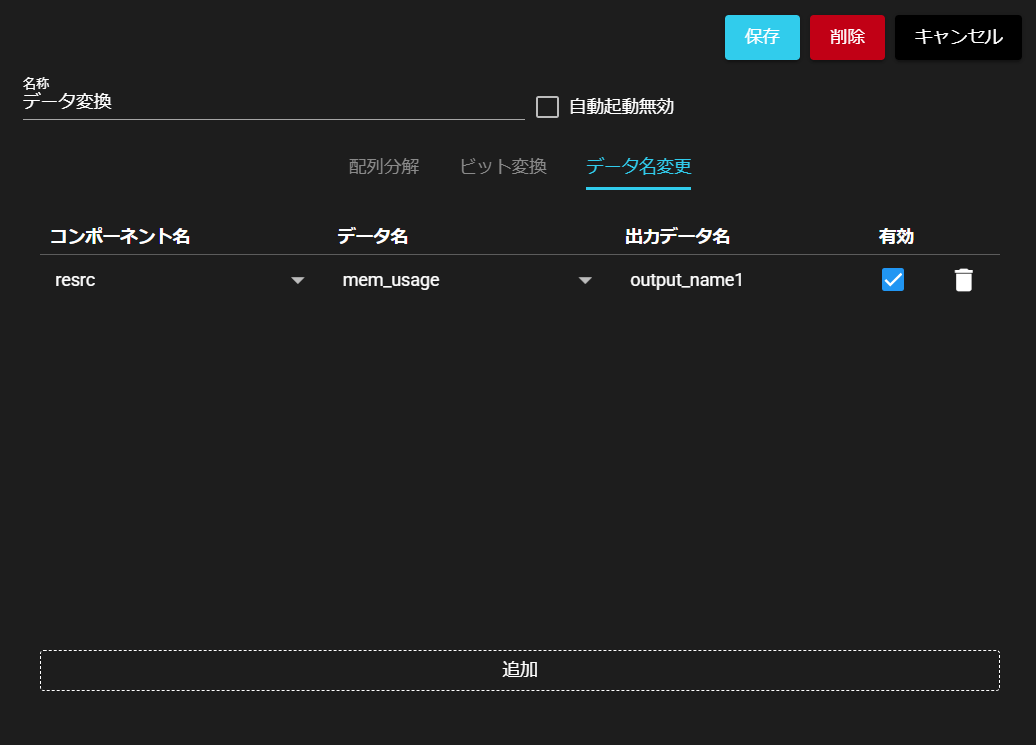

4.8.4.5 設定方法(データ名変更)#

1. 追加ボタンを押下して入力データ欄を追加する。



2. 入力するコンポーネント名とデータ名を入力する。
   (ドロップダウン選択または手動で入力)



   項目	説明
   コンポーネント名	入力ポートに接続したコンポーネント名を設定
   データ名	入力ポートに接続したコンポーネント名のデータ名を設定
   出力データ名	出力データ名を設定
   有効	設定した入力データ設定を無効にする時はOFFにしてください
   削除	設定した入力データ設定を削除する時に押下してください

3. 出力するデータ名を入力する。



4. 「保存」を押下します。



5. コンポーネントを起動します。コンポーネントの起動方法は、「コンポーネントの起動/停止」をご覧ください。
