4.3 コレクタ

ここでは、各コレクタコンポーネントについて説明します。

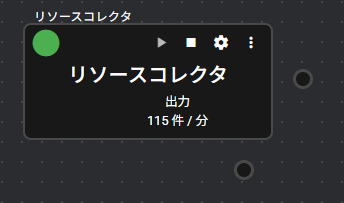

4.3.1 リソースコレクタ#

稼働マシンのシステムリソースを収集するコンポーネントです。
本アプリが稼働しているの機器のCPU使用率、メモリ消費などのリソースの使用状況を収集して登録します。

4.3.1.1 基本情報#

リソースコレクタの基本情報は、次の通りです。

4.3.1.2 設定項目#

リソースコレクタの設定項目は、次の通りです。

4.3.1.3 出力データ項目#

リソースコレクタは、次のデータを出力します。

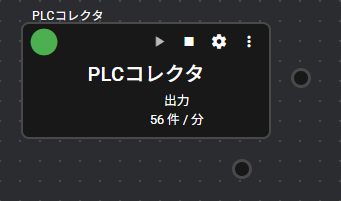

4.3.2 PLCコレクタ#

PLCのレジスタ/変数情報からデータ収集を行うコンポーネントです。
オムロンや三菱など多様なメーカーのPLCと接続して、レジスタ/変数情報からデータを収集、登録します。
一部のPLCでは、ラダー編集ツールで出力したファイルをインポートしてレジスタ情報を設定できます。

4.3.2.1 基本情報#

PLCコレクタの基本情報は、次の通りです。

4.3.2.2 設定項目#

PLCコレクタの設定項目は、次の通りです。

• PLCコレクタの出力データは、次の設定項目によって定義されます。

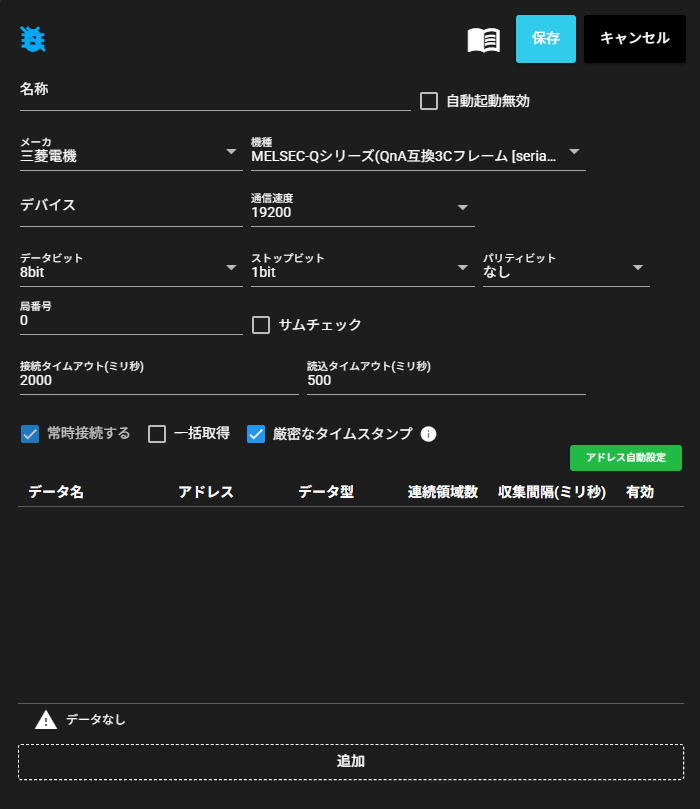

4.3.2.3 設定項目（シリアル接続）#

PLCコレクタ（シリアル接続）の設定項目は、次の通りです。

• PLCコレクタの出力データは、次の設定項目によって定義されます。

4.3.2.4 テスト接続#

次の手順で、設定した接続先に対してテスト接続を行うことができます。

1. 登録したPLCコレクタの設定画面を開きます。

2. 「テスト」を押下します。



3. 設定した接続先へのテスト接続が行われ、設定画面の下部に結果が表示されます。



4.3.2.5 アドレス自動設定#

一部のPLCでは、ラダー編集ツールで出力したファイルを読み込むことで、アドレスを自動で一括設定する事が出来ます。

1. ラダー編集ツールで、作成したラダーをファイルとして出力します。出力するファイルの形式は、PLCのメーカ・機種によって異なります。ファイルのサンプルは次の通りです。

   • 三菱電機 MELSEC-Qシリーズ(QnA互換3Eフレーム)、MELSEC iQ-Rシリーズ(QnA互換3Eフレーム)

     サンプルファイルのダウンロード

   • オムロン SYSMAC CS/CJ/CP/NSJシリーズ(FINS)

     サンプルファイルのダウンロード

   • キーエンス KV-8000シリーズ (上位リンク)

     サンプルファイルのダウンロード

2. 「アドレス自動設定」を押下します。



3. ラダー編集ツールで出力したファイルを選択します。

4. ファイルをもとに、アドレスが自動で設定されます。

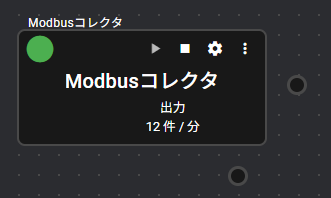

4.3.3 Modbusコレクタ#

Modbus対応機器からデータ収集を行うコンポーネントです。
本コンポーネントがModbusのマスターとなり、Modbusのスレーブ機器からデータを収集、登録します。

4.3.3.1 基本情報#

Modbusコレクタの基本情報は、次の通りです。

4.3.3.2 設定項目#

Modbusコレクタの設定項目は、次の通りです。

• 通信方式でTCPを選択した場合

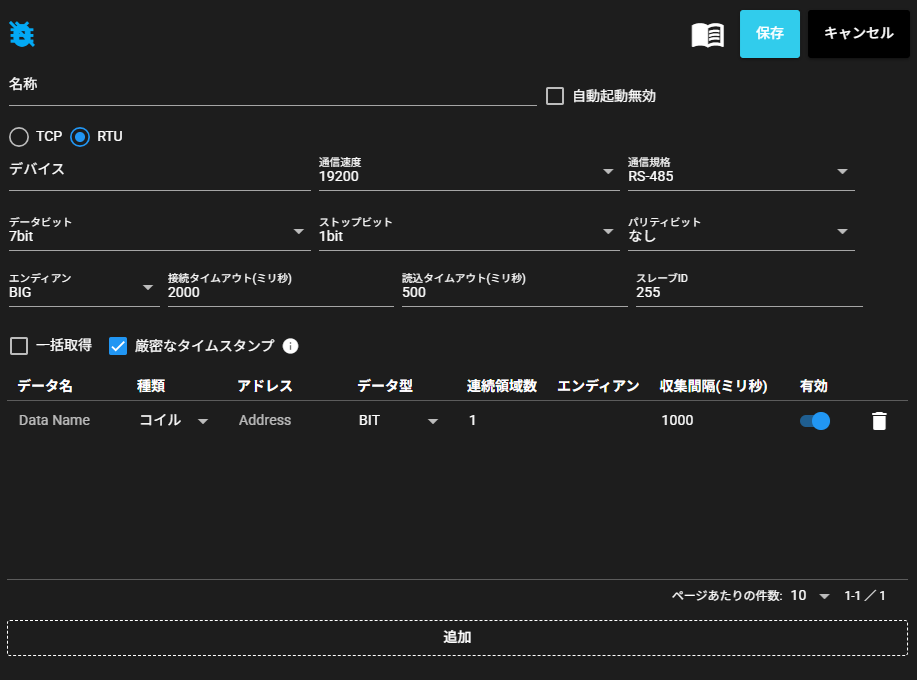

• 通信方式でRTUを選択した場合



• Modbusコレクタの出力データは、次の設定項目によって定義されます。

4.3.3.3 テスト接続#

次の手順で、設定した接続先に対してテスト接続を行うことができます。

1. 登録したModbusコレクタの設定画面を開きます。

2. 「テスト」を押下します。



3. 設定した接続先へのテスト接続が行われ、設定画面の下部に結果が表示されます。

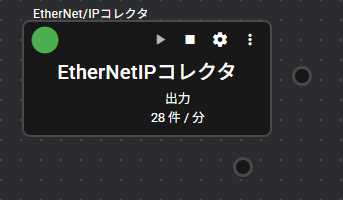

4.3.4 EtherNet/IPコレクタ#

EtherNet/IP対応機器からデータ収集を行うコンポーネントです。
本コンポーネントがオリジネーターとなり、Ethernet/IP対応機器からデータを収集、登録します。

4.3.4.1 基本情報#

EtherNet/IPコレクタの基本情報は、次の通りです。

4.3.4.2 設定項目#

EtherNet/IPコレクタの設定項目は、次の通りです。

• EtherNet/IPコレクタの出力データは、次の設定項目によって定義されます。

4.3.4.3 テスト接続#

次の手順で、設定した接続先に対してテスト接続を行うことができます。

1. 登録したEtherNet/IPコレクタの設定画面を開きます。

2. 「テスト」を押下します。



3. 設定した接続先へのテスト接続が行われ、設定画面の下部に結果が表示されます。



4.3.4.4 変数自動設定#

Sysmac Studioがエクスポートするグローバル変数情報などを、指定のフォーマットのテキストファイルに変換して読み込むことで、変数を自動設定することができます。

1. Sysmac Studioがエクスポートするグローバル変数情報などを、次の列情報を持つテキストファイルに変換します。

   • HOST
   • NAME
   • DATATYPE
   • ADDRESS
   • COMMENT
   • TAGLINK
   • RW
   • POU
   例

   HOST    NAME    DATATYPE    ADDRESS COMMENT TAGLINK RW  POU
           b_test  BOOL        test1           TRUE    RW
           i_test  UINT        test2           TRUE    RW
           s_test  STRING(256) test3           TRUE    RW


2. 「変数自動設定」を押下します。



3. 用意したテキストファイルを選択します。

4. ファイルをもとに、変数が自動で設定されます。

4.3.5 MQTTコレクタ#

MQTTプロトコルを用いてJSONデータの収集を行うコンポーネントです。
本コンポーネントはMQTTで特定のトピック名をサブスクライブします。そこから受信したデータをJSONデータとして解析し、その内容を収集データとして登録します。
受信できるJSONデータのフォーマットは、JSONシリアライザの出力と同じ形式です。
通常のMQTTブローカーとの接続のほか、AWS IoT Coreとも接続可能です。

4.3.5.1 基本情報#

MQTTコレクタの基本情報は、次の通りです。

4.3.5.2 設定項目#

MQTTコレクタの設定項目は、次の通りです。

4.3.5.3 テスト接続#

次の手順で、設定した接続先に対してテスト接続を行うことができます。

1. 登録したMQTTコレクタの設定画面を開きます。

2. 「テスト」を押下します。



3. 設定した接続先へのテスト接続が行われ、設定画面の下部に結果が表示されます。



4.3.5.4 受信データのフォーマット#

MQTTコレクタの受信データのフォーマットは、JSONシリアライザと互換性があります。JSONシリアライザの出力データ項目を確認してください。

$ mosquitto_pub -d -h 192.168.1.10 -p 1883 -t "topic" -m '{"records": [{"data1":1, "data2":"Hello,World"}, {"data3":[111,222,333], "data4":3.14}]}'

4.3.5.5 クラウドサービスからのデータ受信#

MQTTコレクタは、次のクラウドサービスからのデータを受信可能です。それぞれ次の補足事項を確認してください。

4.3.5.6 各種エミッタからのデータ受信#

JSONシリアライザで生成したデータを、各種エミッタでデータ送信して、別のMQTTコレクタで受信することが可能です。

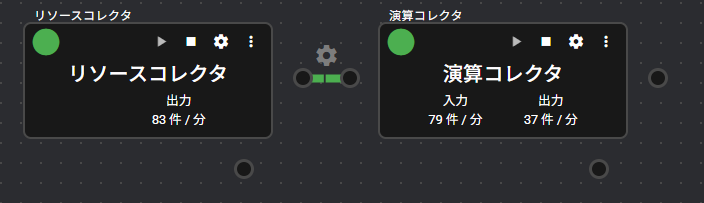

4.3.6 演算コレクタ#

任意の計算式で演算を行うコンポーネントです。
他のコンポーネントが出力したデータを入力ポートから受け取り、そのデータを任意の計算式で計算した結果を新規データとして出力します。
計算式には四則演算や論理演算の他、種々の関数を用いることができます。

4.3.6.1 基本情報#

演算コレクタの基本情報は、次の通りです。

4.3.6.2 設定項目#

演算コレクタの設定項目は、次の通りです。

• 演算コレクタの出力データは、次の設定項目によって定義されます。

4.3.6.3 入力ポート設定#

追加済みの演算コレクタでは、設定画面で「入力ポート設定」を押下して、演算コレクタの入力ポートの設定画面を開くことができます。 入力ポートの設定画面では、他のコンポーネントから受け取ったデータに集約などの設定を行うことができます。 詳細は「入力ポート」をご覧ください。
