4.2 フローエディタ

ここでは、フローエディタについて説明します。フローエディタは、SpeeDBee Synapseの操作画面です。

4.2.1 モードについて#

フローエディタには2種類のモードが存在します。

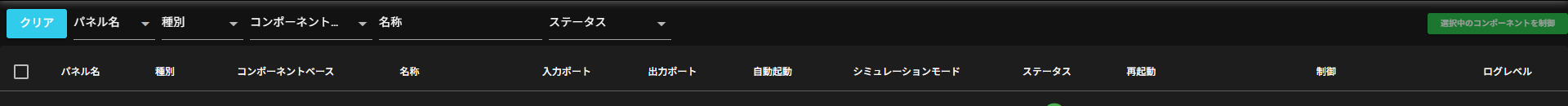

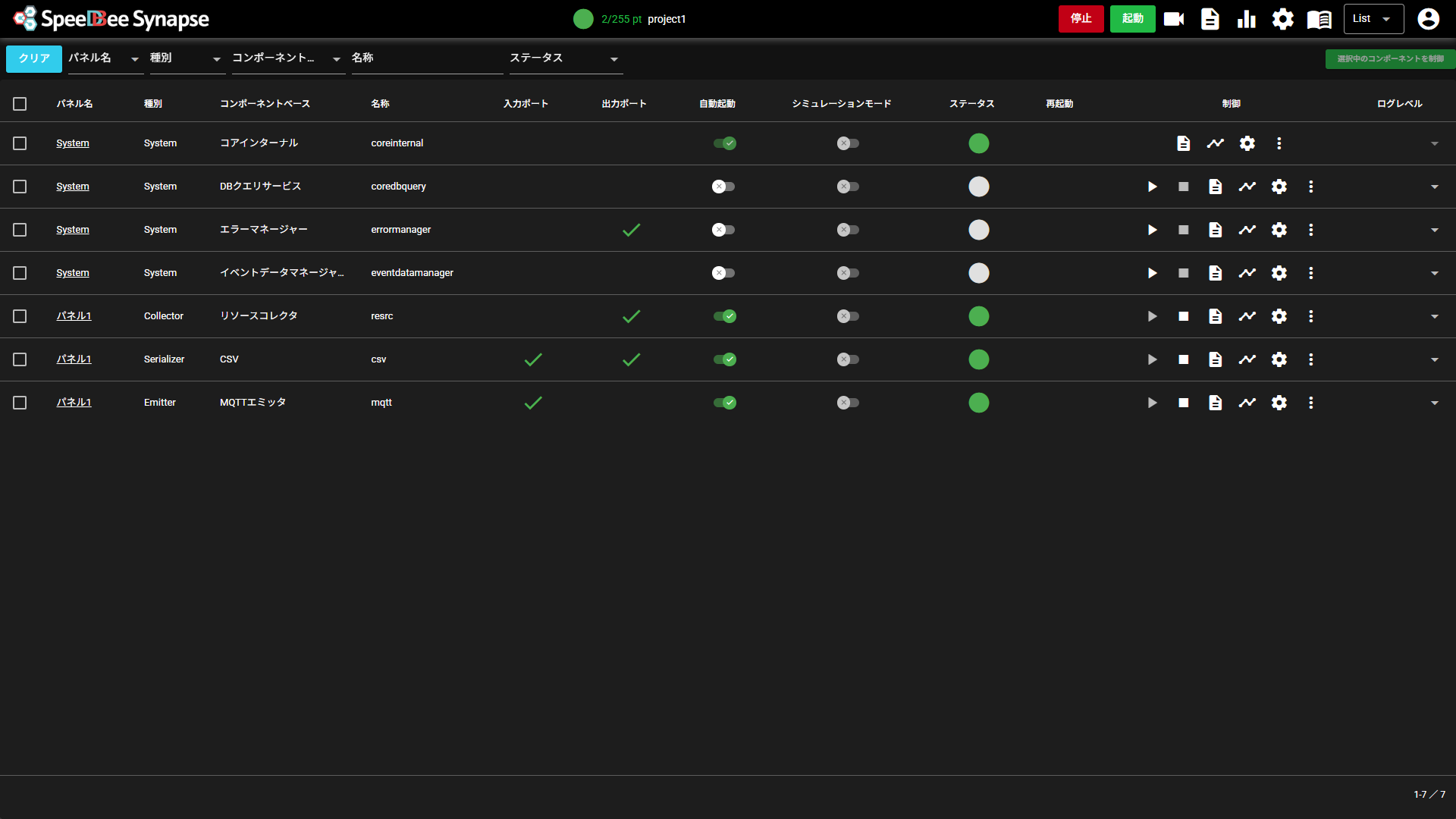

4.2.2 画面項目#

ここでは、フローエディタの画面項目について説明します。

4.2.2.1 Edit Mode#

Edit Modeのフローエディタの画面項目は次の通りです。

Edit Modeの画面は、 ① ヘッダ、 ② コンポーネントベース、 ③ パネル、 ④ データモニタ で構成されています。

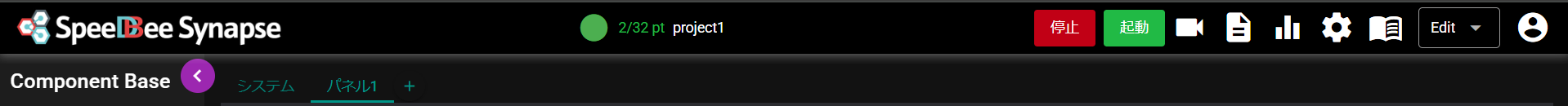

① ヘッダ

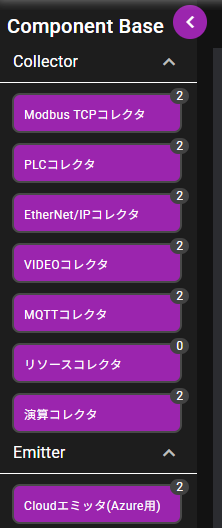

② コンポーネントベース

• コンポーネントベースには次の種類があります。

③ パネル

• 詳細は「パネル」をご覧ください。
• "システム"という名前のパネルは、システムコンポーネント専用のパネルです。

③-① コンポーネント

• 詳細は「コンポーネント」をご覧ください。

④ データモニタ

• 詳細は「データモニタ」をご覧ください。

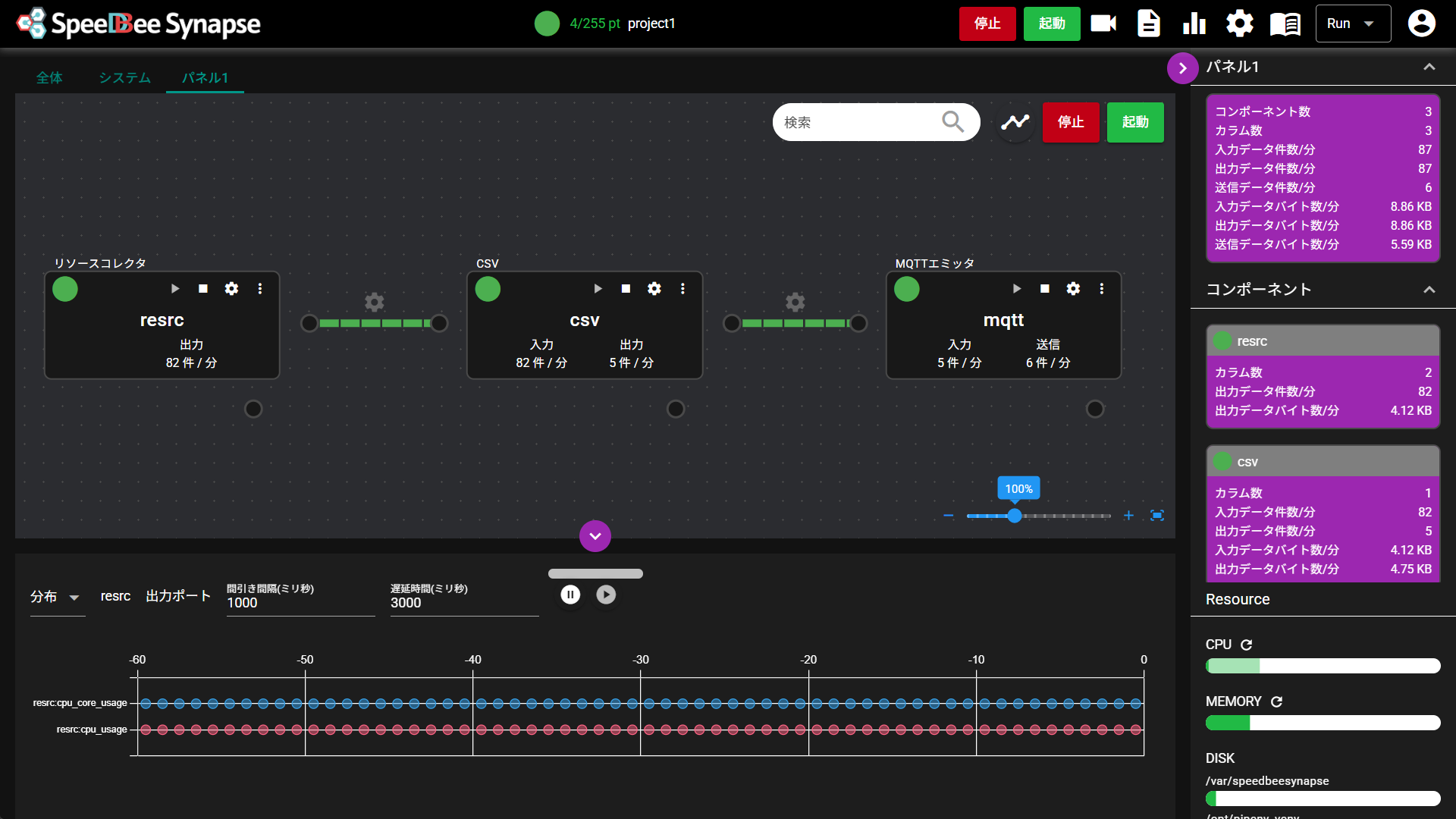

4.2.2.2 Run Mode#

Run Modeのフローエディタの画面項目は次の通りです。

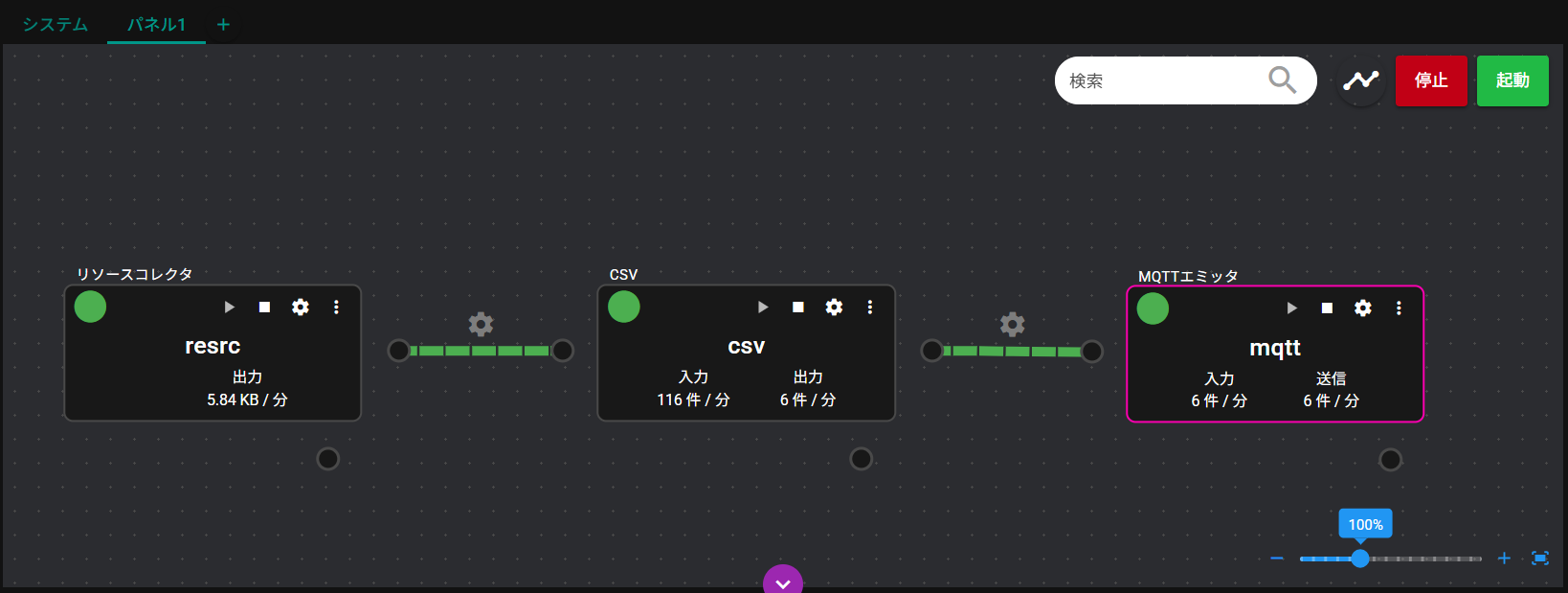

Run Modeの画面は、① ヘッダ、② パネル、③ パネルステータス、④ システムリソース、⑤ データモニタで構成されています。

① ヘッダ

② パネル

• 詳細は「パネル」をご覧ください。
• "システム"という名前のパネルは、システムコンポーネント専用のパネルです。

②-① コンポーネント

• 詳細は「コンポーネント」をご覧ください。

③ パネルステータス

• 詳細は「パネルステータス」をご覧ください。

④ システムリソース

• 詳細は「システムリソース」をご覧ください。

⑤ データモニタ

• 詳細は「データモニタ」をご覧ください。

4.2.3 画面操作#

ここでは、フローエディタの操作方法について説明します。

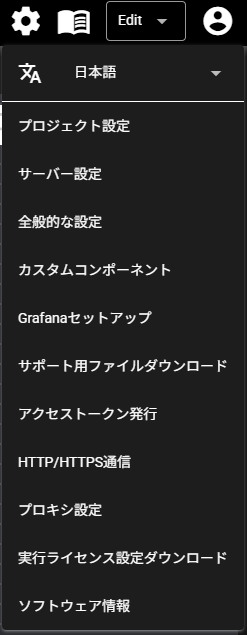

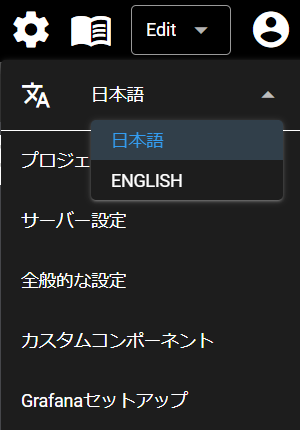

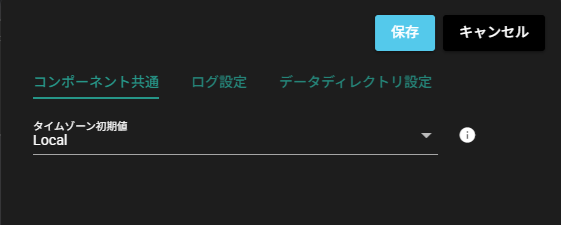

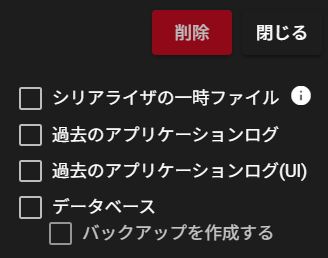

4.2.3.1 設定メニュー#

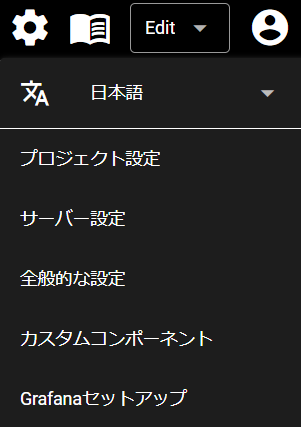

設定メニューの操作について説明します。

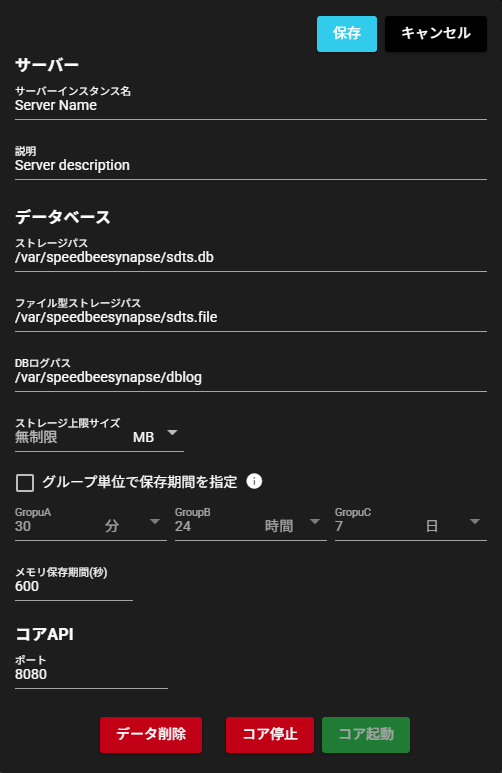

4.2.3.1.1 サーバー設定#

次の手順で、サーバー設定の確認および更新、データベースの初期化を行うことができます。

1. 設定メニューアイコンを押下します。



2. 「サーバー設定」を選択します。



3. 次の項目のうち、任意のものを入力し「保存」を押下すると、設定が更新されます。



   項目		説明
   サーバー	サーバーインスタンス名	SpeeDBee Synapseに付与する名称。 Run Modeの全体パネルに表示され、エミッタのメッセージID等に使用される（複数台のSpeeDBee Synapse を利用している場合、それぞれに名称を設定することで、識別に利用可能）
   	説明	SpeeDBee Synapseの用途などの説明
   データベース	ストレージパス	データベースの保存先ディレクトリ
   	ファイル型ストレージパス	ファイル型データベースの保存先ディレクトリ
   	DBログパス	データベースのログの保存先ディレクトリ
   	ストレージ保存期間(分)	ストレージ上にデータを保持する時間。 時間が長い順にLong・Middle・Shortの3種類を設定可能
   	メモリ保存期間(秒)	メモリ上にデータを保持する時間。

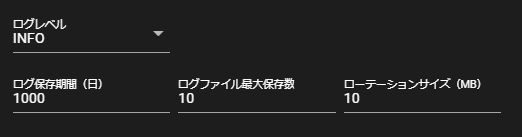

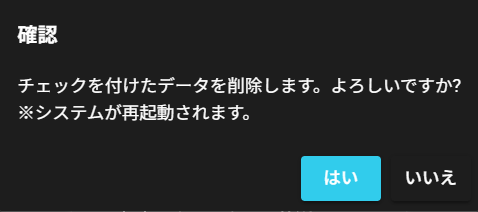

4. 「データベース初期化」を押下すると、データベースの内容が初期化されます。



5. 「コア停止」を押下すると、SpeeDBee Synapseのコア機能を停止します。



6. 「コア起動」を押下すると、SpeeDBee Synapseのコア機能を起動します。



4.2.3.1.2 カスタム(Python)#

Pythonカスタムコンポーネントの設定を行うことができます。詳細は「Pythonカスタムコンポーネント作成」をご覧ください。

4.2.3.1.3 カスタム(C)#

Cカスタムコンポーネントの設定を行うことができます。詳細は「C言語カスタムコンポーネント作成」をご覧ください。

4.2.3.1.4 Grafanaセットアップ#

Grafanaの設定を行うことができます。詳細は「Grafanaとの連携」をご覧ください。

4.2.3.1.5 サポート用ファイルダウンロード#

次の手順で、SpeeDBee Synapseのサポート担当に渡すファイルをダウンロードできます。

1. 設定メニューアイコンを押下します。



2. 「サポート用ファイルダウンロード」を選択します。

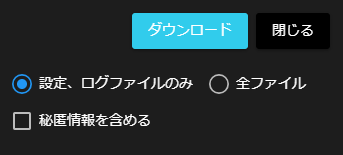

3. ダウンロードするファイルを選択します。
   ※基本的には「設定、ログファイルのみ」を選択してください。秘匿情報は、サポート担当より指示がない限り含める必要はありません。



4. 「ダウンロード」を押下します。



5. サポート用ファイルがダウンロードされます。

   「製造元への問い合わせ」の内容に沿って、サポート担当にお問い合わせください。

4.2.3.1.6 アクセストークン発行#

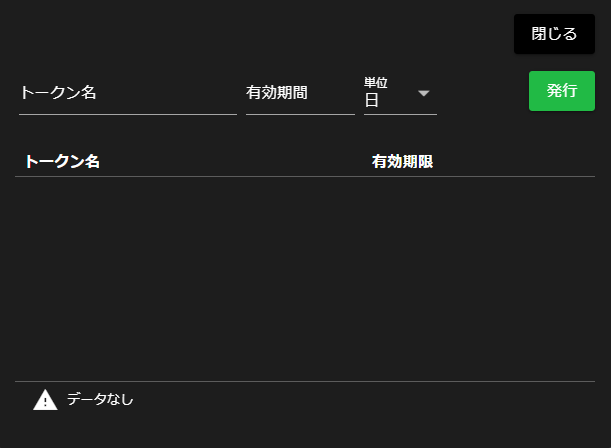

次の手順で、アクセストークンを発行することができます。 発行したアクセストークンは、「DBクエリサービス」、「Grafanaとの連携」、「制御プログラムとの連携」で使用することができます。

1. 設定メニューアイコンを押下します。



2. 「アクセストークン発行」を選択します。



3. 次の項目を入力し、「発行」を押下します。



   項目	説明
   トークン名	トークンの識別名
   有効期限	トークンの有効期限

   アクセストークンの有効期限について

   アクセストークンの有効期限を長くした場合、トークンが漏洩した際のセキュリティリスクが高くなります。 反対に、有効期限を短くすると、セキュリティは強化されますが、頻繁にアクセストークンを更新する必要があります。 あらかじめ定めた運用方針により、定期的にアクセストークンを更新することもご検討ください。

4. 発行されたアクセストークンをコピーし、「閉じる」を押下します。

   アクセストークンは一度しか表示されません。 この画面を閉じると同じトークンを取得することはできませんので、必ずコピーして保管してください。

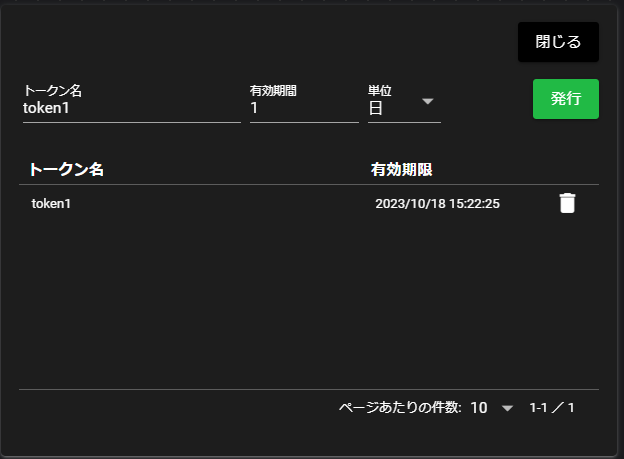

5. 発行したアクセストークンは、一覧に追加されます。

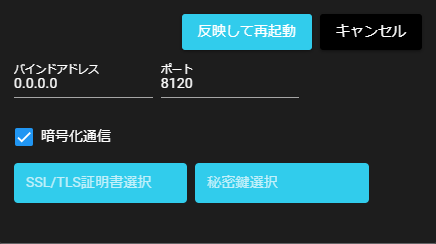

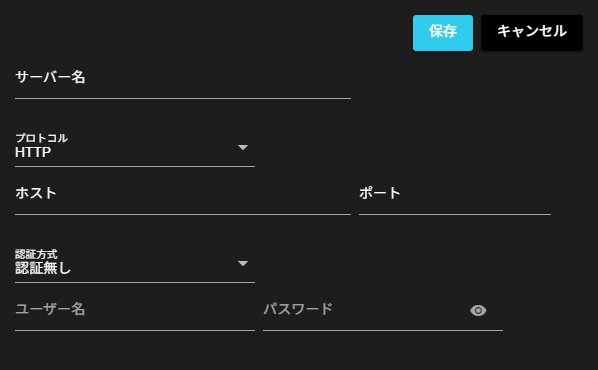

4.2.3.1.7 HTTP/HTTPS通信#

次の手順で、ユーザーのデバイスとSpeeDBee SynapseのHTTP通信についての設定を行います。

1. 設定メニューアイコンを押下します。



2. 「HTTP/HTTPS通信」を選択します。



3. 以下の項目を入力し、「反映して再起動」を押下します。



   項目	説明
   バインドアドレス	SpeeDBee Synapseがリクエストを受け付けるアドレス
   ポート	SpeeDBee Synapseがリクエストを受け付けるポート
   暗号化通信	暗号化通信(HTTPS)を利用する場合ON
   SSL/TLS証明書	暗号化のために使用するデジタル証明書 ※証明書は、CA（認証局）から取得する必要があります。
   秘密鍵	SSL/TLS証明書に紐づけられた秘密鍵 ※秘密鍵は、CA（認証局）から取得する必要があります。

4. 設定反映のため、システム全体の再起動が行われます。再起動後、設定内容に合わせたURLで、SpeeDBee Synapseにアクセスすることができます。

   暗号化通信を行う場合暗号化通信を行わない場合

   https://<ホスト名orデバイスのIPアドレス>:<SpeeDBee Synapseがリクエストを受け付けるポート>/


   http://<ホスト名orデバイスのIPアドレス>:<SpeeDBee Synapseがリクエストを受け付けるポート>/


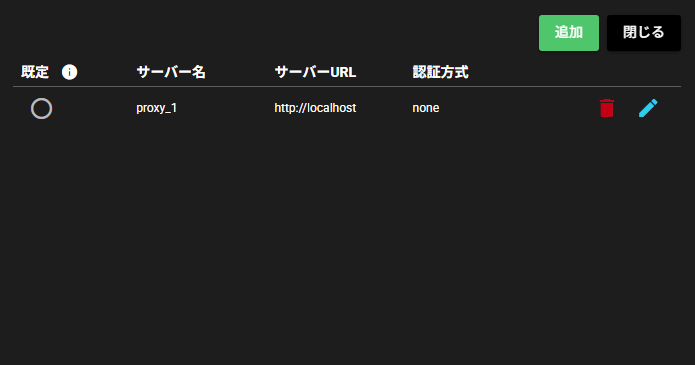

4.2.3.2 実行ライセンス設定ダウンロード#

実行ライセンス環境用に、設定をダウンロードすることができます。詳細は「実行ライセンス」をご覧ください。

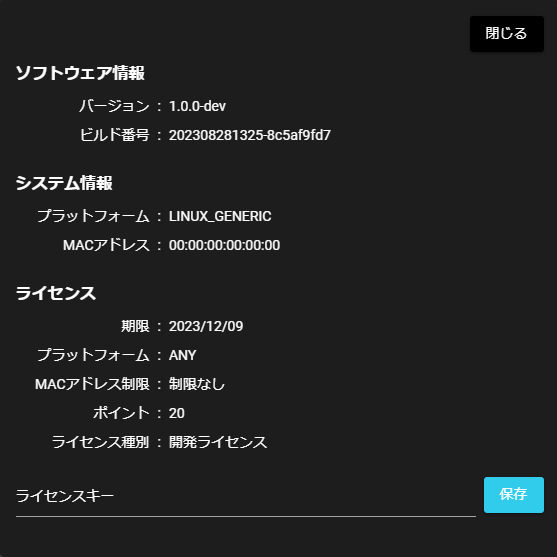

4.2.3.2.1 ソフトウェア情報#

次の手順で、ソフトウェア情報およびライセンス情報の確認・ライセンスの登録を行うことができます。

1. 設定メニューアイコンを押下します。



2. 「ソフトウェア情報」を選択します。



3. 次の項目が表示されます。



   項目		説明
   ソフトウェア情報	バージョン	SpeeDBee Synapseのバージョン
   	ビルド番号	SpeeDBee Synapseのビルド番号
   システム情報	プラットフォーム	システムのプラットフォーム
   	MACアドレス	システムのMACアドレス
   ライセンス	期限	登録されたライセンスの有効期限
   	プラットフォーム	登録されたライセンスがサポートするプラットフォーム
   	MACアドレス制限	登録されたライセンスがサポートするMACアドレス
   	ポイント	登録されたライセンスに付与されているポイント
   	ライセンス種別	登録されたライセンスの種別

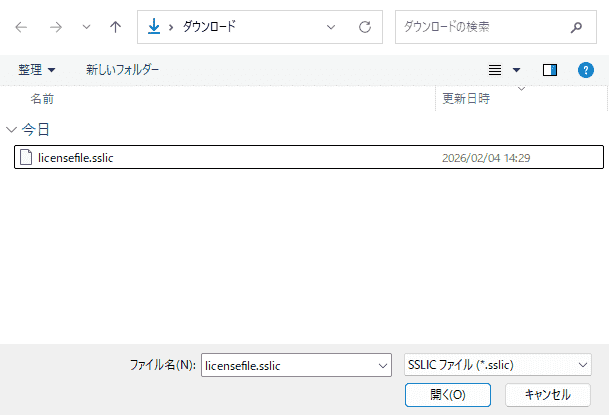

ライセンスの登録

1. ライセンスキー入力欄に、ライセンスキーを入力します。



2. 「保存」を押下します。



3. ライセンスが登録されます。登録したライセンスの情報が、画面に反映されます。

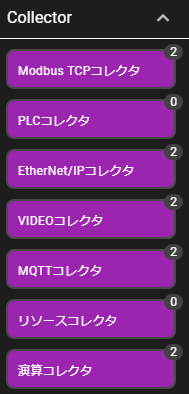

4.2.3.2.2 ポイントについて#

SpeeDBee Synapseのライセンスには、各機能を利用するためのポイントが付与されています。 SpeeDBee Synapseの機能を利用すると、その機能ごとのポイント数が消費されます。

ポイントが0になっているものは、ポイントを消費しません。
ポイントが2になっているものは、設定を保存し稼働させると2P消費します。
また同じ機能を同時に利用した場合の消費量も2Pのままです。
例えば、MQTTエミッタを２つ動作させても消費されるのは2Pとなります。

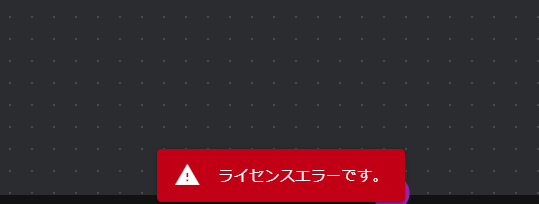

同時に利用したい機能分のポイントが不足する場合、コンポーネントを動作することができません。

4.2.3.3 ユーザー管理#

ここでは、ユーザー管理の操作について説明します。

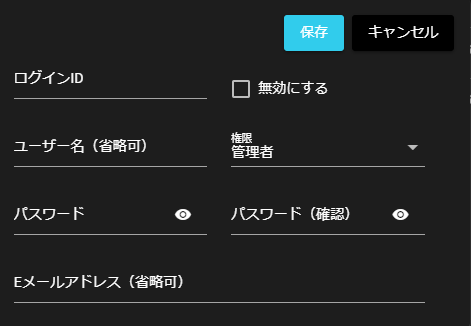

4.2.3.3.1 追加#

次の手順で、ユーザーを追加することができます。

1. ユーザー管理アイコンを押下します。



2. 「ユーザー管理」を選択します。



3. 「追加」を押下します。



4. 次の項目を入力し、「保存」を押下します。



   項目	説明
   無効にする	チェックを付けると、ユーザーが無効になり、ログインができなくなります。
   ログインID	ログイン時に入力するID
   ユーザー名	ユーザーに付与する名前※省略可
   権限	システム管理者：すべての操作が可能です。初期ユーザー"admin"に付与されており、1人以上必須です。 管理者：すべての操作が可能です。システム管理者の追加・更新・削除は不可です。 オペレーター：Run Modeの閲覧、およびコンポーネントの起動・停止が可能です。 閲覧者：Run Modeの閲覧が可能です。
   パスワード	ログイン時に入力するパスワード
   Eメールアドレス	ユーザーに紐づけるEメールアドレス※省略可
   閲覧可能パネル	ユーザーが閲覧可能なパネル※権限がオペレーター・閲覧者の場合のみ設定します。

5. ユーザーが追加されます。

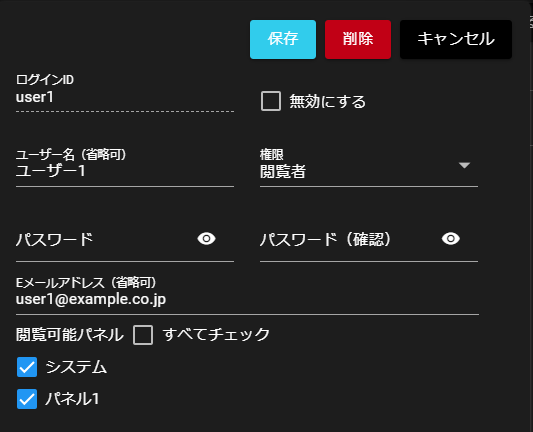

4.2.3.3.2 編集#

次の手順で、ユーザー情報を編集することができます。

1. ユーザー管理アイコンを押下します。



2. 「ユーザー管理」を選択します。



3. 編集するユーザーの、編集アイコンを押下します。



4. 次の項目を編集し、「保存」を押下します。



   項目	説明
   無効にする	チェックを付けると、ユーザーが無効になり、ログインができなくなります。
   ログインID	ログイン時に入力するID
   ユーザー名	ユーザーに付与する名前※省略可
   権限	システム管理者：すべての操作が可能です。初期ユーザー"admin"に付与されており、1人以上必須です。 管理者：すべての操作が可能です。システム管理者の追加・更新・削除は不可です。 オペレーター：Run Modeの閲覧、およびコンポーネントの起動・停止が可能です。 閲覧者：Run Modeの閲覧が可能です。
   パスワード	ログイン時に入力するパスワード
   Eメールアドレス	ユーザーに紐づけるEメールアドレス※省略可
   閲覧可能パネル	ユーザーが閲覧可能なパネル※権限がオペレーター・閲覧者の場合のみ設定します。

5. 編集した内容が保存されます。

4.2.3.3.3 削除#

次の手順で、ユーザーを削除することができます。

1. ユーザー管理アイコンを押下します。



2. 「ユーザー管理」を選択します。



3. 削除するユーザーの、編集アイコンを押下します。



4. 「削除」を押下します。



5. ユーザーが削除されます。

4.2.3.3.4 プロフィール#

次の手順で、現在ログインしているユーザーの情報を確認することができます。

1. ユーザー管理アイコンを押下します。



2. 「プロフィール」を選択します。

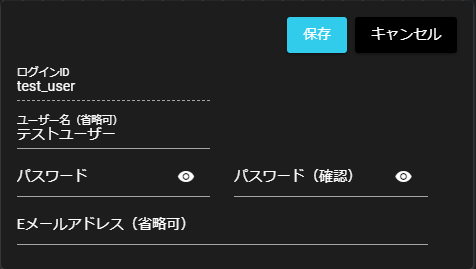

3. 現在ログインしているユーザーについて、次の項目が表示されます。



   項目	説明
   ログインID	ログイン時に入力するID
   ユーザー名	ユーザーに付与する名前※省略可
   パスワード	ログイン時に入力するパスワード
   Eメールアドレス	ユーザーに紐づけるEメールアドレス※省略可

4. 項目を編集して「保存」を押下すると、編集した内容が保存されます。



4.2.3.3.5 ログイン#

次の手順で、SpeeDBee Synapseにログインすることができます。

1. 「http://{ SpeeDBee Synapseが稼働している環境のIPアドレス }:8120」にアクセスします。

2. ユーザーの「ログインID」と「パスワード」を入力して、「ログイン」を押下します。



3. SpeeDBee Synapseにログインします。

4.2.3.3.6 ログアウト#

次の手順で、SpeeDBee Synapseからログアウトすることができます。

1. ユーザー管理アイコンを押下します。



2. 「ログアウト」を選択します。



3. SpeeDBee Synapseからログアウトします。

4.2.3.4 パネル#

ここでは、パネルの操作について説明します。

4.2.3.4.1 追加#

次の手順で、パネルを追加することができます。

1. パネルのタブメニューにある、＋アイコンを押下します。



2. パネルが追加されます。

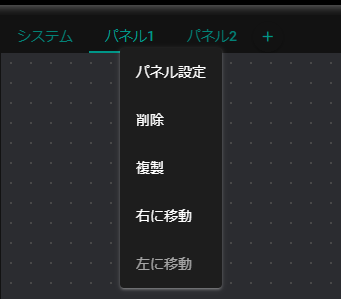

4.2.3.4.2 名前の変更#

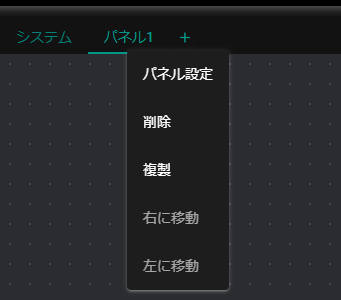

次の手順で、パネル名を変更することができます。

1. パネルタブを右クリックします。



2. 「パネル設定」を選択します。



3. パネル名を入力し、「保存」を押下します。



4. パネル名が、入力したものに変更されます。



4.2.3.4.3 削除#

次の手順で、パネルを削除することができます。

1. パネルタブを右クリックします。



2. 「削除」を選択します。



3. パネルが削除されます。



4.2.3.4.4 表示#

次の手順で、パネルを表示することができます。

1. 表示するパネルのタブをクリックします。



2. タブをクリックしたパネルが表示されます。

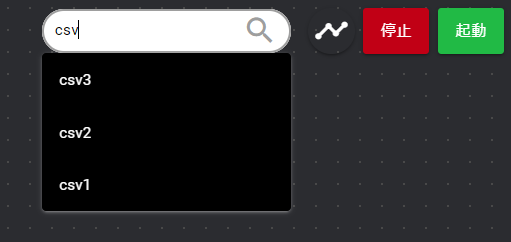

4.2.3.4.5 コンポーネント検索#

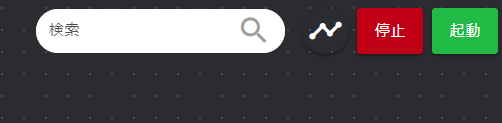

次の手順で、パネルに登録されているコンポーネントの位置を検索することができます。

1. パネルの右上の検索ボックスに、コンポーネント名を入力します。



2. 候補の中から選択します。

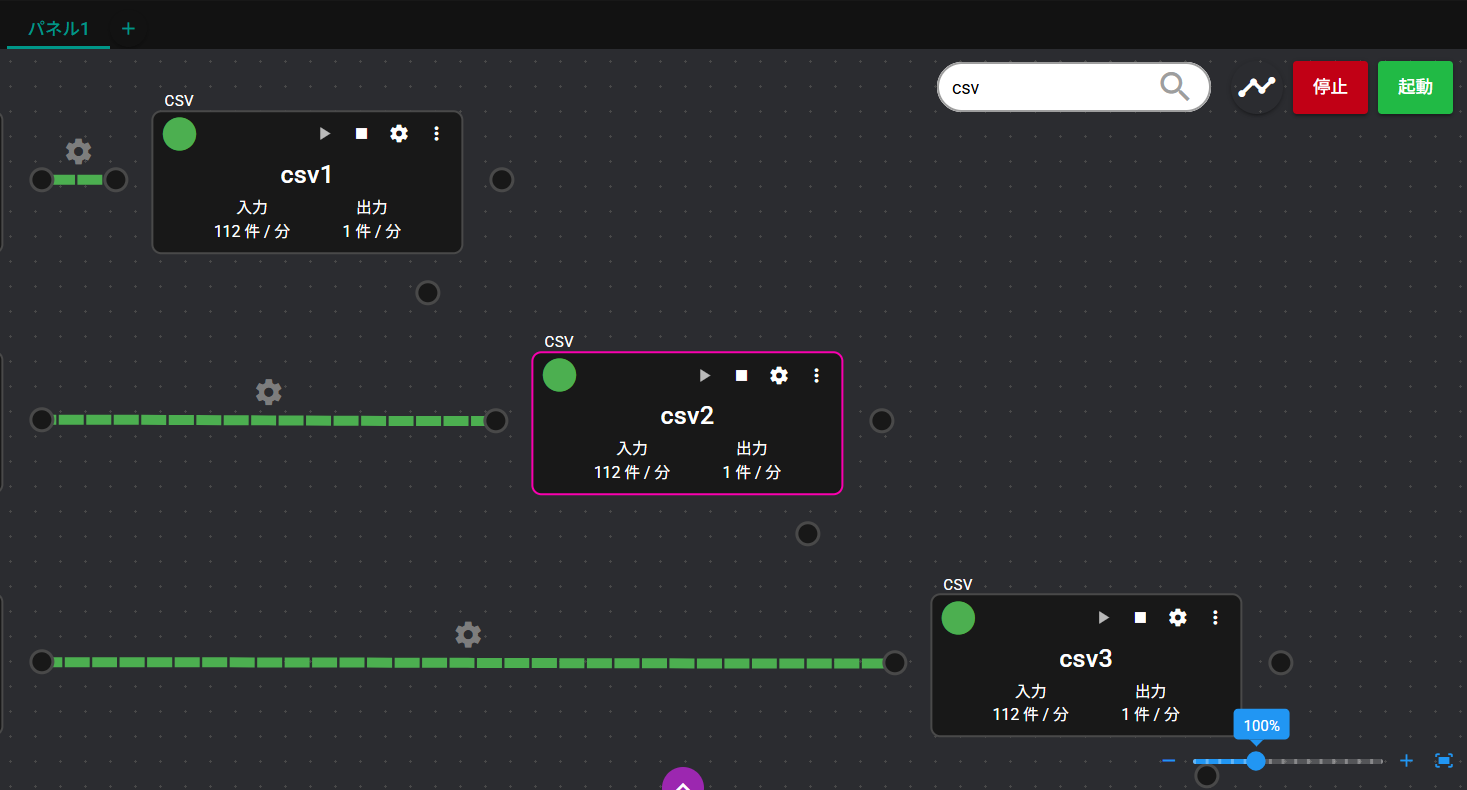

3. 選択したコンポーネントが、パネルの中央に表示されます。



4.2.3.4.6 表示倍率の調整#

次の手順で、パネルの表示倍率を調整することができます。

1. パネルの右下に、パネルの現在の表示倍率が表示されます。



2. スライドバーを+方向に動かすと表示を拡大し、-方向に動かすと表示を縮小します。



3. +を押下すると表示倍率を5%拡大し、-を押下すると表示倍率を5%縮小します。



4. 全体表示ボタンを押下するとパネルに配置されたコンポーネント全体を画面に表示します。

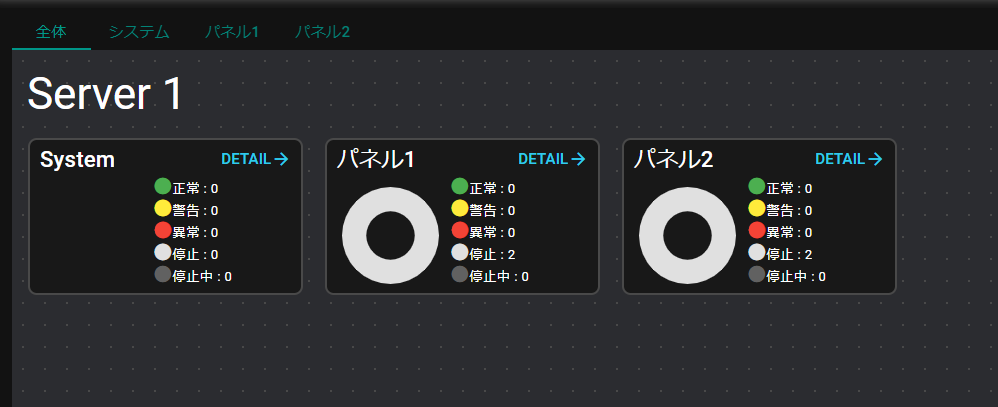

4.2.3.4.7 全体パネル#

次の手順で、全体パネルを表示することができます。全体パネルは、各パネルの情報を表示するパネルです。

1. パネルタブで「全体」を選択します。



2. サーバーインスタンス名・パネルの一覧・各パネルのコンポーネントの稼働ステータスが表示されます。



3. 「DETAIL」を押下すると、各パネルへ遷移します。

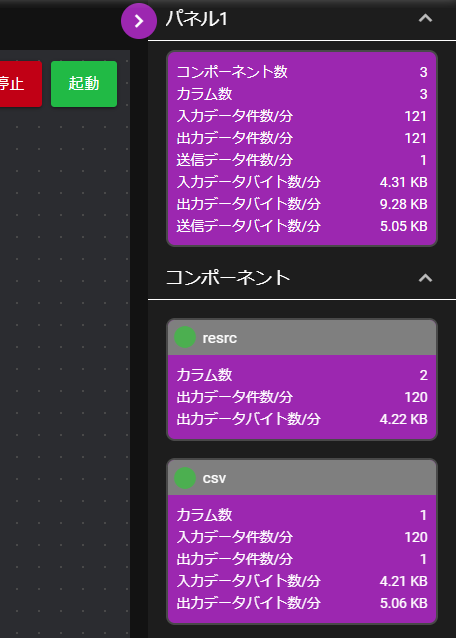

4.2.3.4.8 パネルステータス#

パネル毎に、次の情報が表示されます。

パネル上にある、稼働中のコンポーネントについて、次の情報が表示されます。

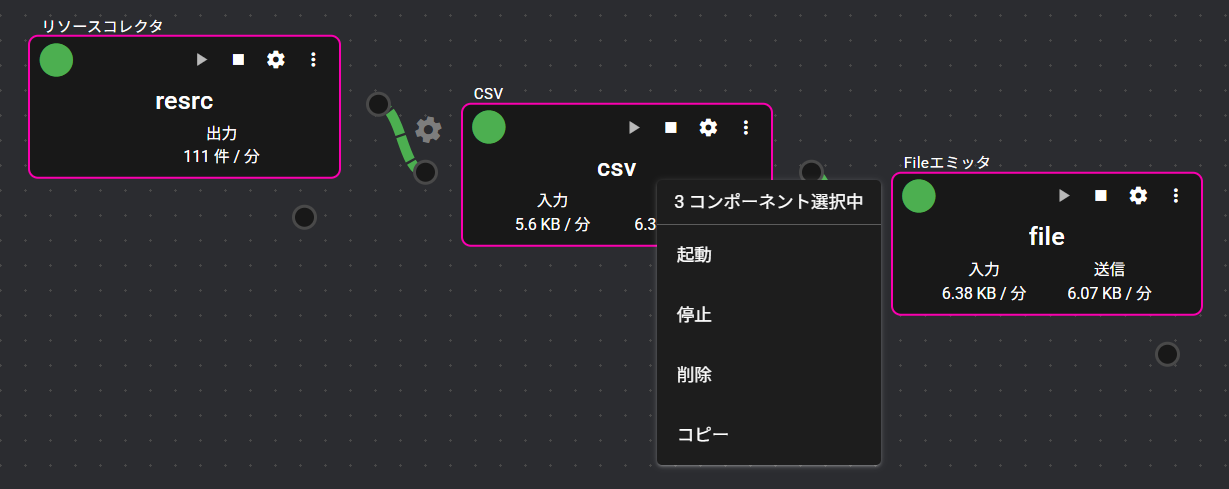

4.2.3.5 コンポーネント#

ここでは、コンポーネントの操作について説明します。

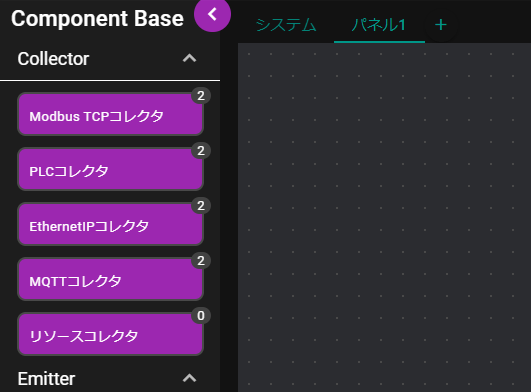

4.2.3.5.1 追加#

次の手順で、コンポーネントを追加することができます。

1. 左メニューからコンポーネントを選び、アイコンをドラッグします。



2. パネルの上にドロップします。

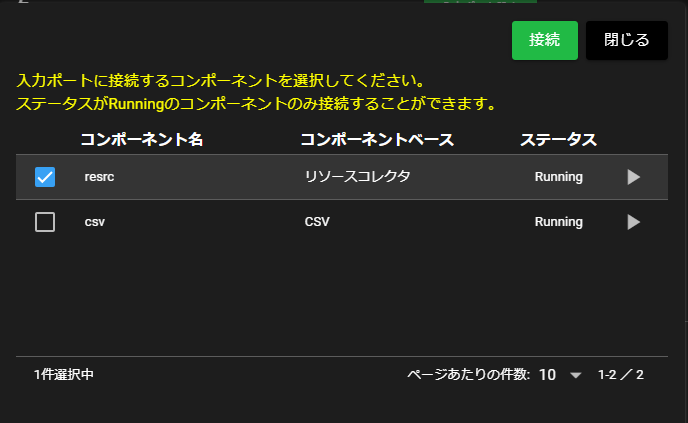

3. 一部のコンポーネントのみ、入力ポートに接続するコンポーネントの選択ダイアログが表示されます。接続するコンポーネントを選択して「選択」を押下します。

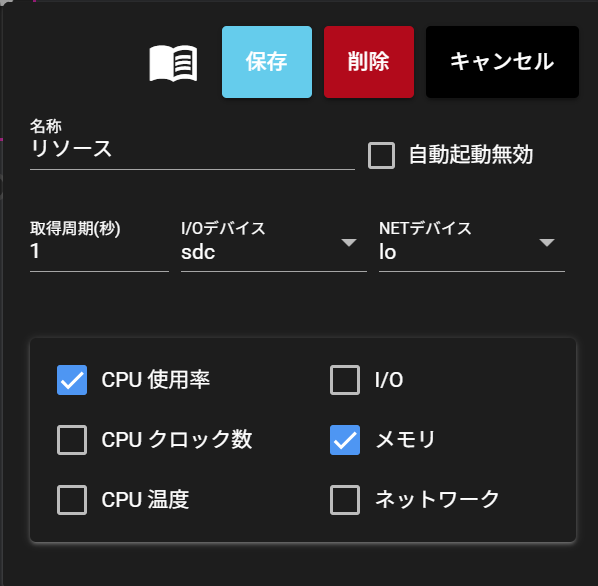

4. 設定ダイアログが開くので、設定項目を入力して「保存」を押下します。



5. パネルにコンポーネントが追加されます。



4.2.3.5.2 編集#

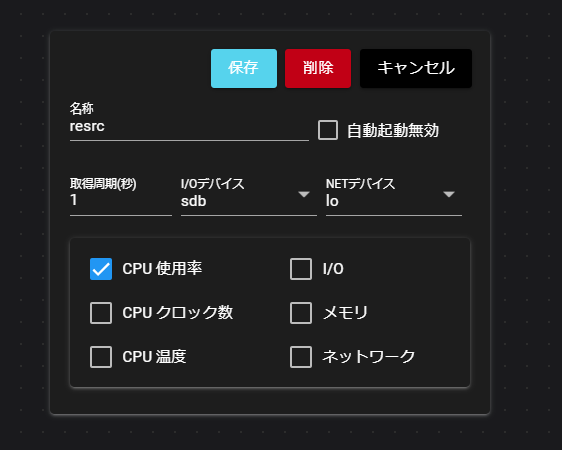

次の手順で、コンポーネントの設定を編集することができます。

1. コンポーネントの設定アイコンを押下します。



2. 設定ダイアログが開くので、設定項目を編集して「保存」を押下します。



3. 編集した設定が保存されます。

4.2.3.5.3 削除#

次の手順で、コンポーネントを削除することができます。

1. コンポーネントの設定アイコンを押下します。



2. 設定ダイアログが開くので、「削除」を押下します。



3. コンポーネントが削除されます。

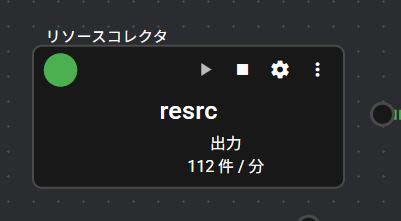

4.2.3.5.4 コピー&ペースト#

次の手順で、同じ設定内容のコンポーネントを複製することができます。

1. 次のいずれかの方法で、コンポーネントをコピーします。

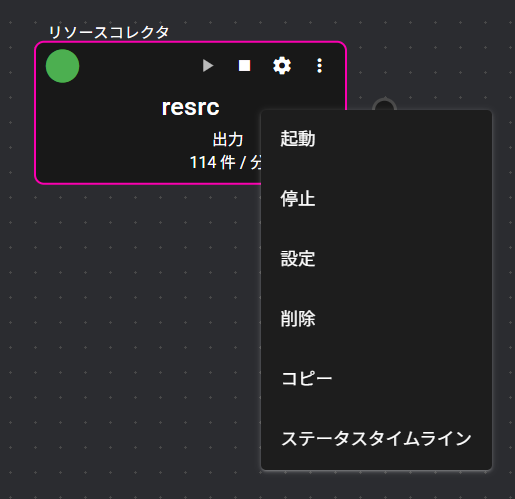

   1. コンポーネントを右クリックし、「コピー」を選択します。



   2. コンポーネントをクリックして選択した状態で、キーボードの「Ctrl」キーを押しながら「C」キーを押します。



2. 次のいずれかの方法で、コンポーネントをペーストします。

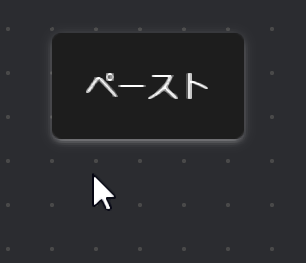

   1. パネルを右クリックし、「ペースト」を選択します。



   2. キーボードの「Ctrl」キーを押しながら「V」キーを押します。

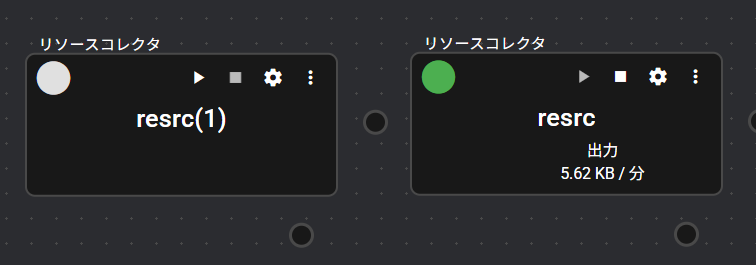

3. コピーしたものと同じ設定内容をもつコンポーネントが作成されます。



4.2.3.5.5 設定内容の確認#

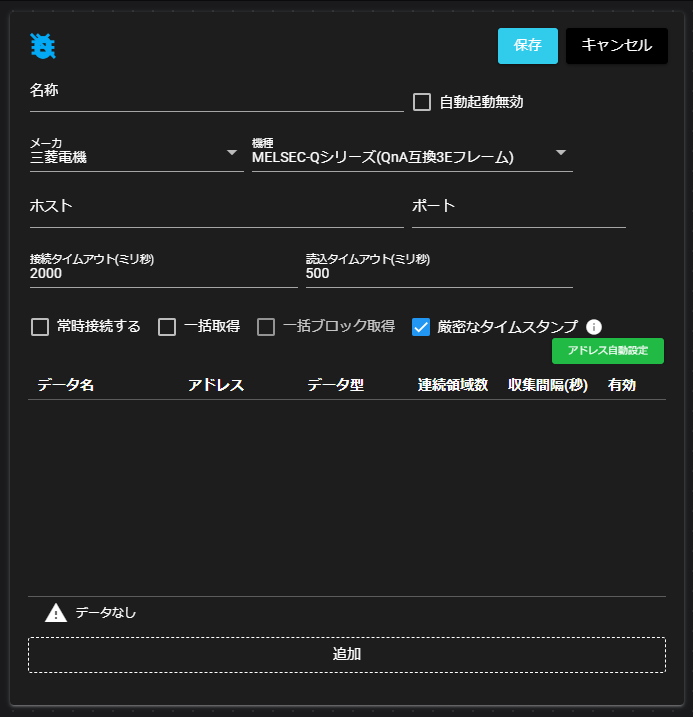

次の手順で、コンポーネントの設定内容を確認することができます。

1. コンポーネントの設定アイコンを押下します。



2. ダイアログが開き、コンポーネントの設定項目と、その設定値が表示されます。

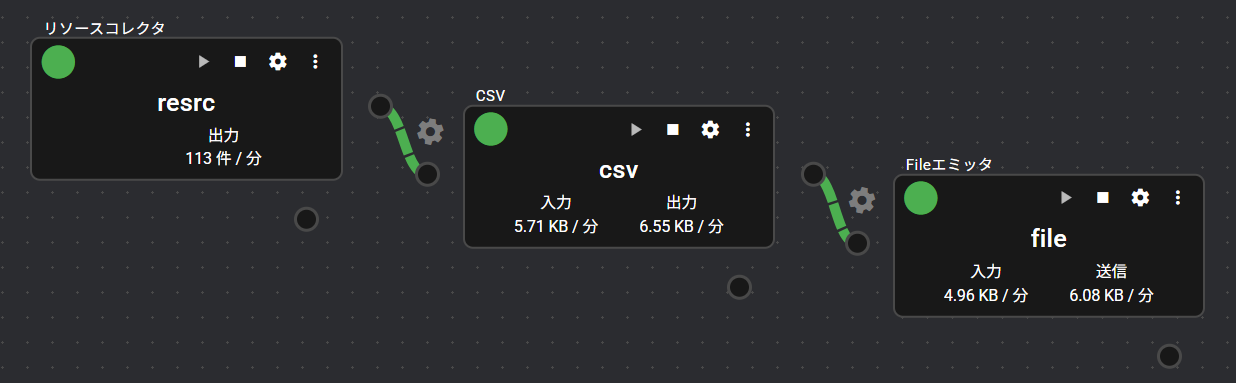

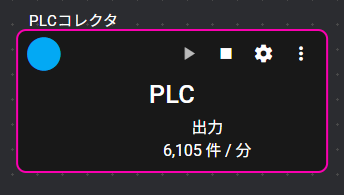

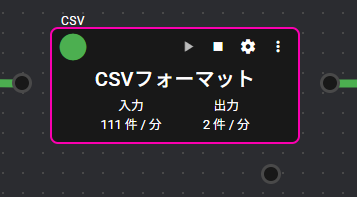

4.2.3.5.6 稼働状況#

次の手順で、コンポーネントの稼働状況を確認することができます。

• ステータス

  ステータスランプに、コンポーネントの稼働ステータスが表示されます。稼働ステータスの詳細は、「ステータス一覧」をご覧ください。

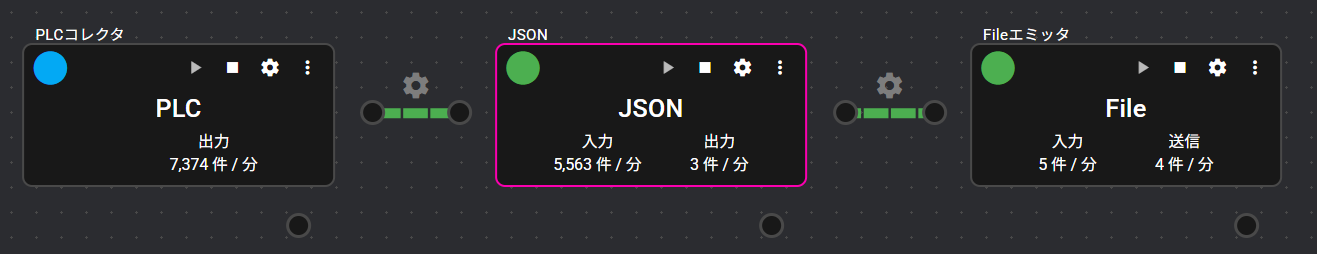

• データ量

  コンポーネントの以下のデータ量が表示されます。

  • 1分毎の入力・出力データ
  • 1分毎の受信・送信データ

  クリックすると、データの件数・バイト数のどちらを表示するか、切り替えることができます。



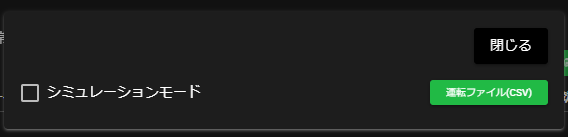

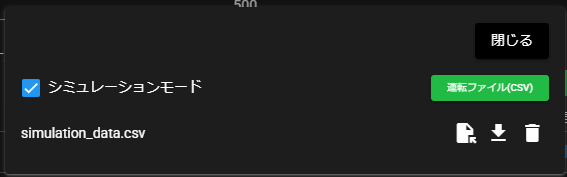

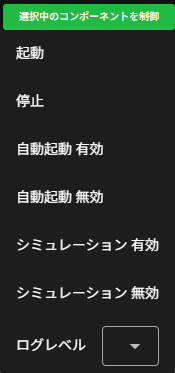

4.2.3.5.7 起動/停止#

次の手順で、コンポーネントを起動/停止することができます。

(全コンポーネント)

1. ヘッダの「起動」ボタンを押下します。



2. SpeeDBee Synapseに登録されている、全てのデータ収集フローの稼働を開始します。



3. ヘッダの「停止」ボタンを押下します。



4. SpeeDBee Synapseに登録されている、全てのデータ収集フローの稼働を停止します。

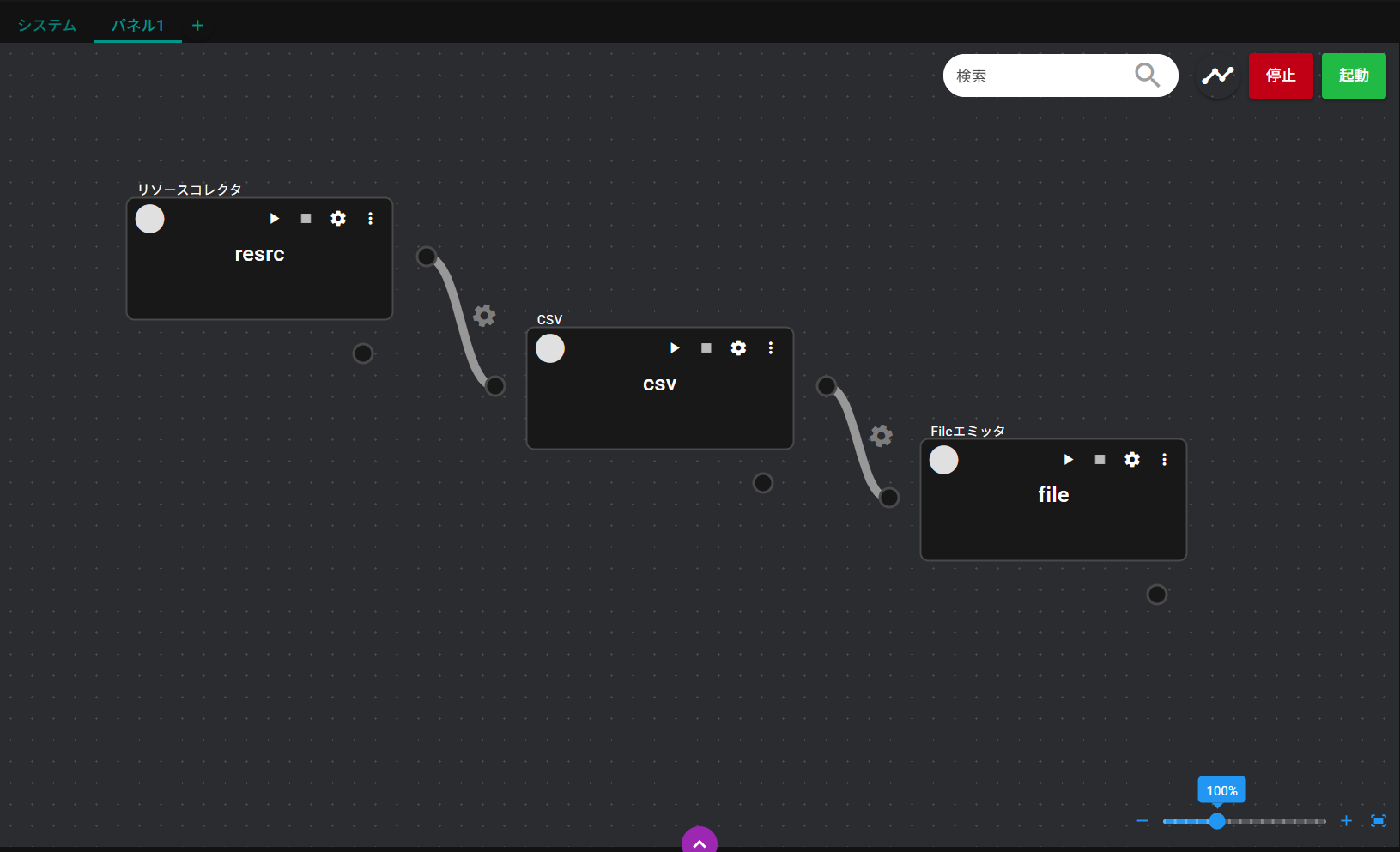

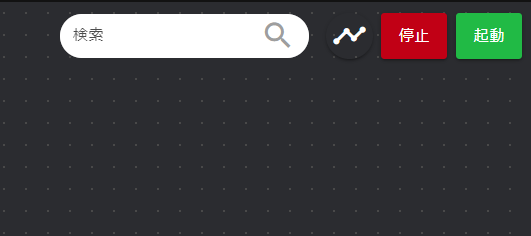

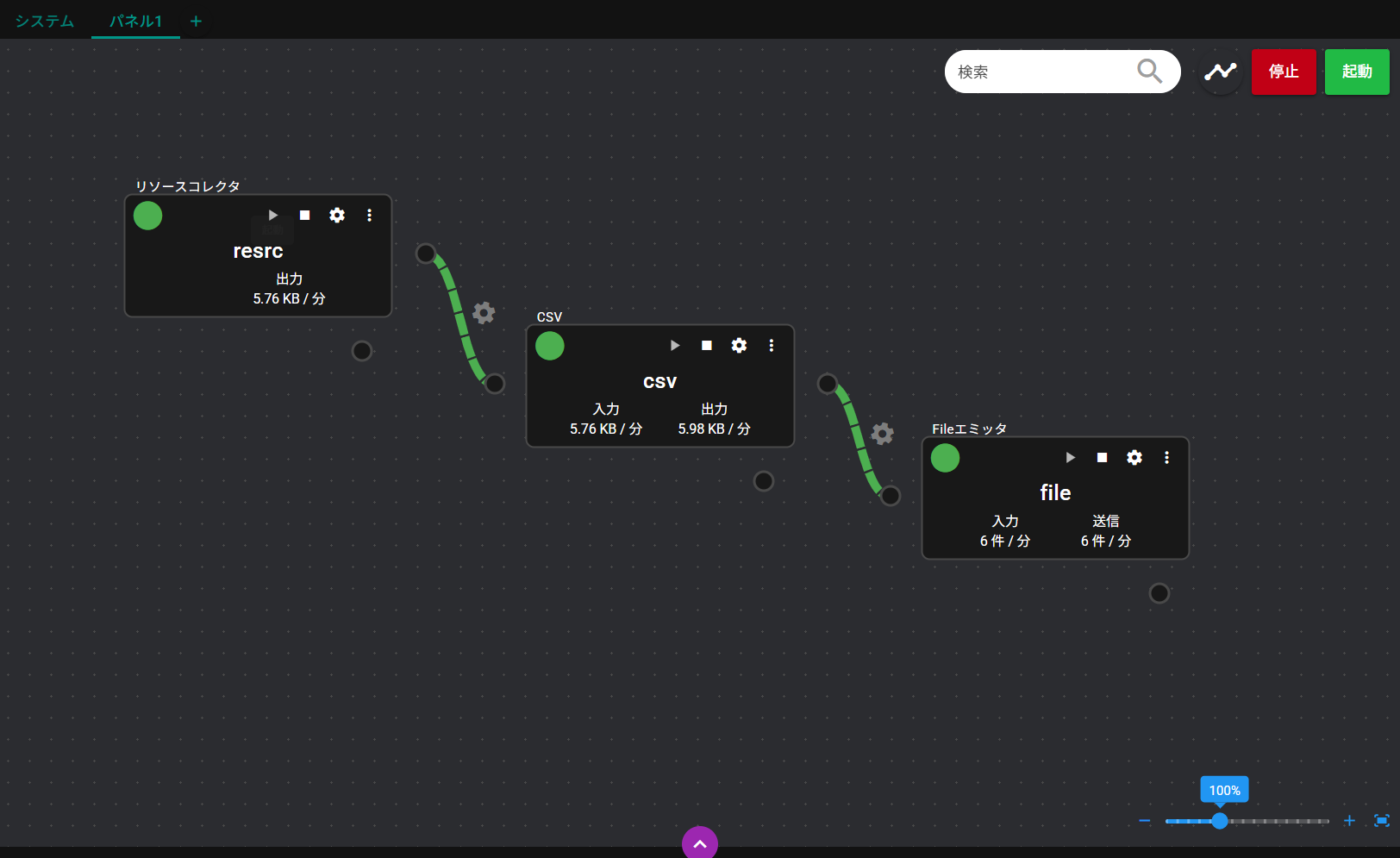

(パネル単位)

1. パネルの「起動」ボタンを押下します。



2. パネルに登録されているデータ収集フローの稼働を開始します。



3. パネルの「停止」ボタンを押下します。



4. パネルに登録されているデータ収集フローの稼働を停止します。

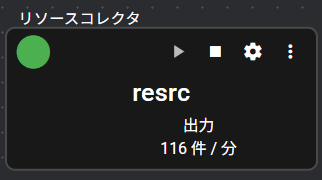

(コンポーネント単体)

1. コンポーネントの起動アイコンを押下します。



2. コンポーネントが起動し、処理を開始します。



3. コンポーネントの停止アイコンを押下します。



4. コンポーネントが停止し、処理を終了します。



4.2.3.6 フローリンク#

ここでは、フローリンクの操作について説明します。

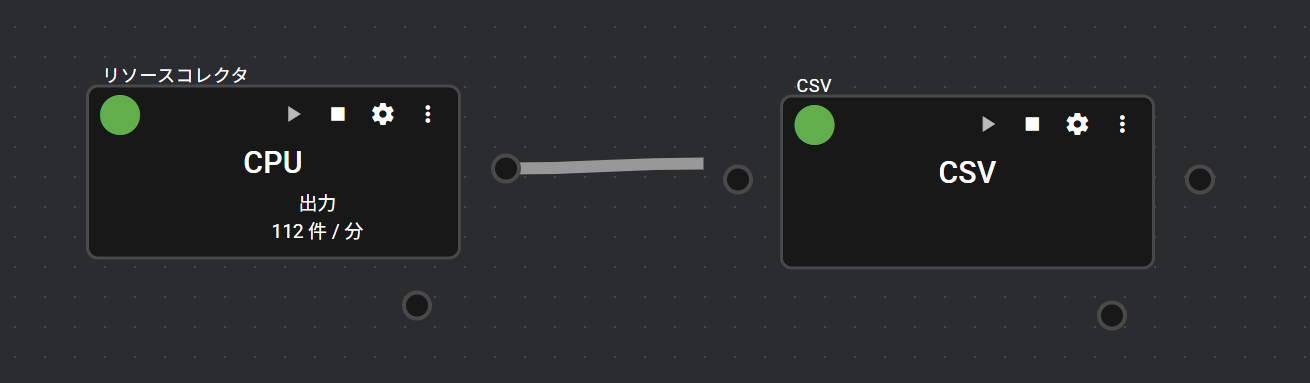

4.2.3.6.1 追加#

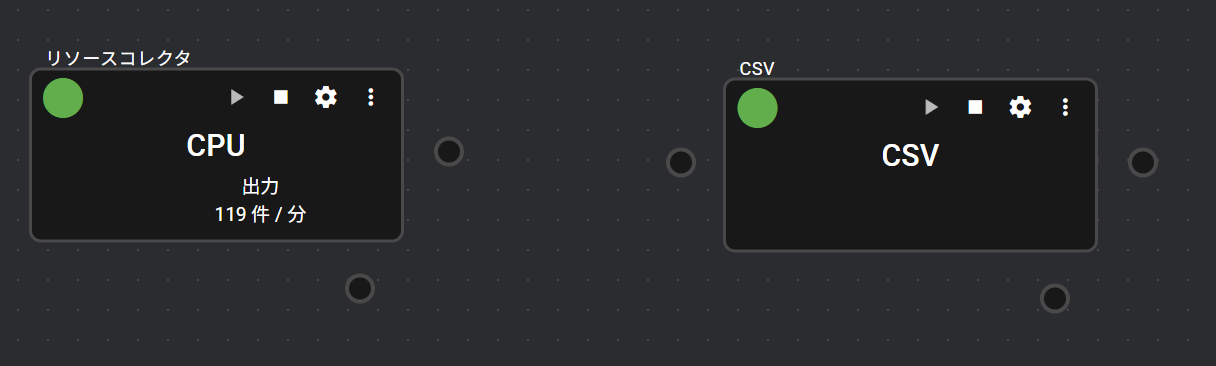

次の手順で、フローリンクを追加することができます。

1. コンポーネントの出力ポートまたはシステムポートをドラッグします。



2. 他のコンポーネントの入力ポートでマウスのボタンを離します。

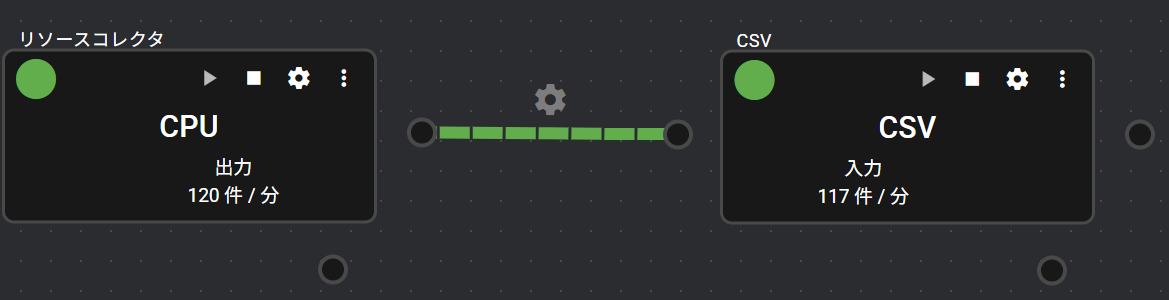

3. コンポーネントの間にフローリンクが追加されます。



4.2.3.6.2 フィルタ#

フローリンクを右クリックすると、フローリンク上を流れるデータを制限する設定を行うことができます。 詳細は「フィルタ」をご覧ください。

4.2.3.6.3 削除#

次の手順で、フローリンクを削除することができます。

1. フローリンクを右クリックします。



2. 「フローリンク削除」を選択します。



3. フローリンクが削除されます。

4.2.3.7 データモニタ#

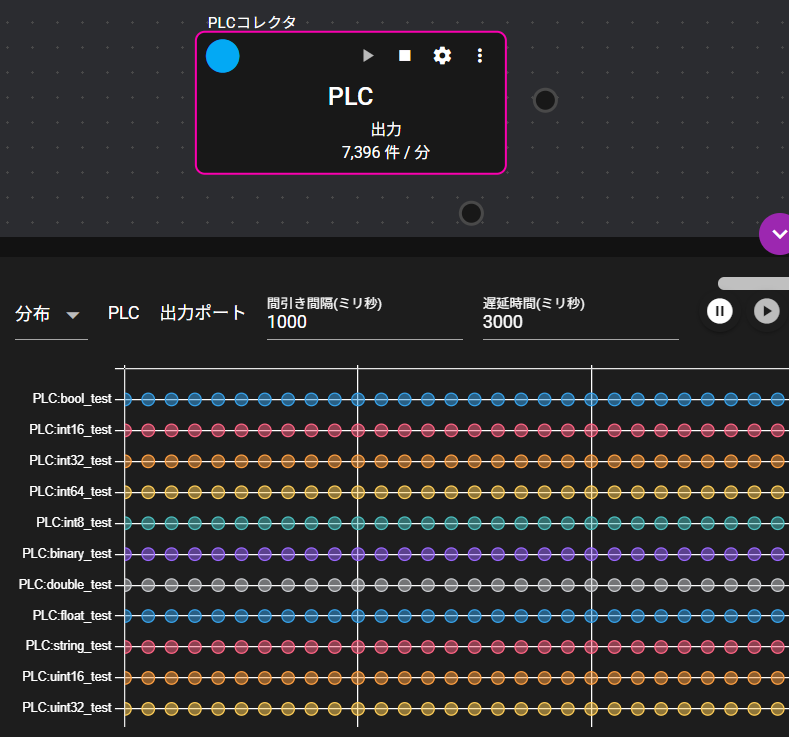

コンポーネントのポートをクリックすると、ポートに流れているデータを、データモニタで確認することができます。

4.2.3.7.1 設定の変更#

種類の変更

次の手順で、データモニタの種類を変更することができます。

1. データモニタの表示種類選択フォームをクリックします。



2. 種類を選択します。



3. 選択した種類のデータモニタが表示されます。

間引き間隔の設定

データモニタは、一定間隔ごとにデータを間引いて表示しています。
「間引き間隔(ミリ秒)」に間引きの間隔を入力すると、データモニタに反映されます。

遅延時間の設定

データモニタには、現在時刻から「遅延時間(ミリ秒)」を引いた時刻のデータが、最新値として表示されます。
「遅延時間(ミリ秒)」に値を入力すると、データモニタに反映されます。

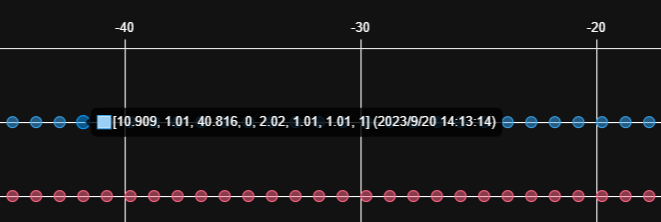

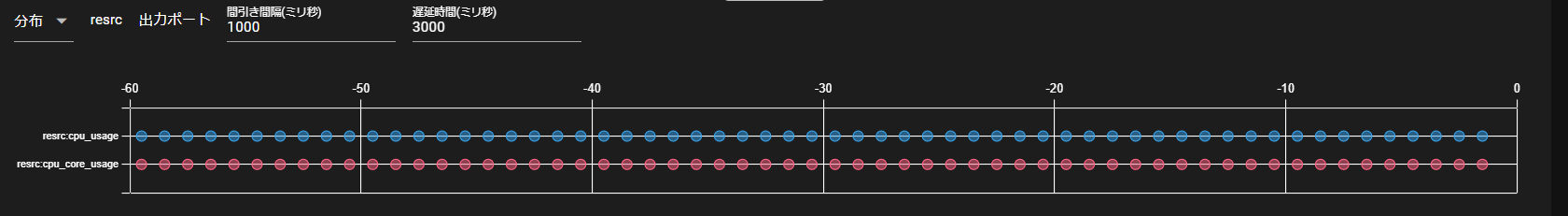

4.2.3.7.2 分布#

1分の間にポートに流れたデータが、グラフに表示されます。 グラフには以下の情報が表示されます。

点にカーソルを合わせると、データの内容・データが流れた時刻が表示されます。

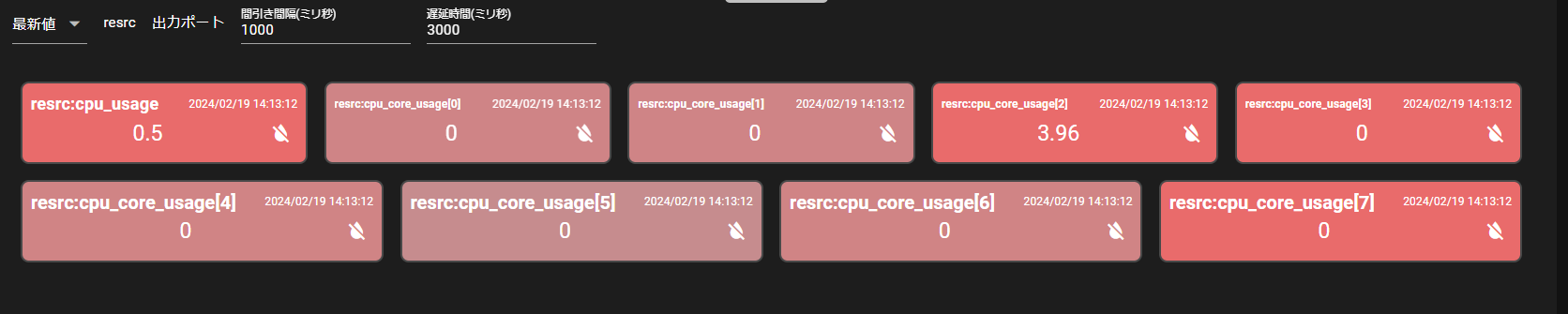

4.2.3.7.3 最新値#

ポート上の全てのデータ項目において、以下の情報が表示されます。

• 最新値
• 最新値が流れた時間

データの値が変化したものは、赤色で表示されます。

クリアボタンを押下すると、赤色に変化したデータ項目が、元の色に戻ります。

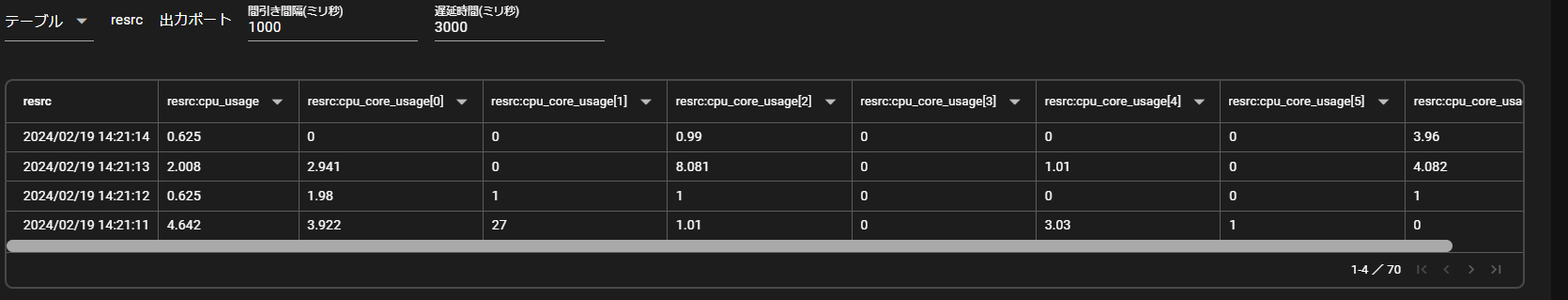

4.2.3.7.4 テーブル#

ポートに流れたデータが、テーブル形式で表示されます。テーブルには以下の情報が表示されます。 1ページ毎に表示するテーブルの行数は、データモニタの高さによって自動で調整されます。

テーブルの行数が1ページに収まらない場合、ページを切り替えることができます。

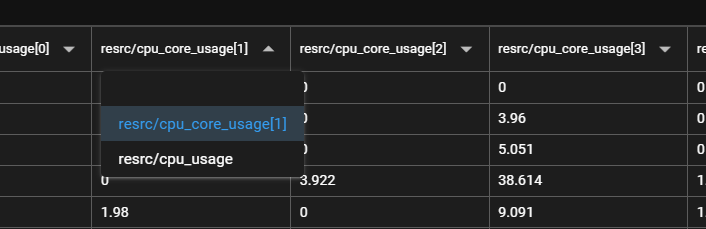

ポート上のデータ項目数が8を超える場合、テーブルの列の見出しを選択すると、その列に表示するデータ項目を変更することができます。 空白を選択すると、その列は非表示になります。

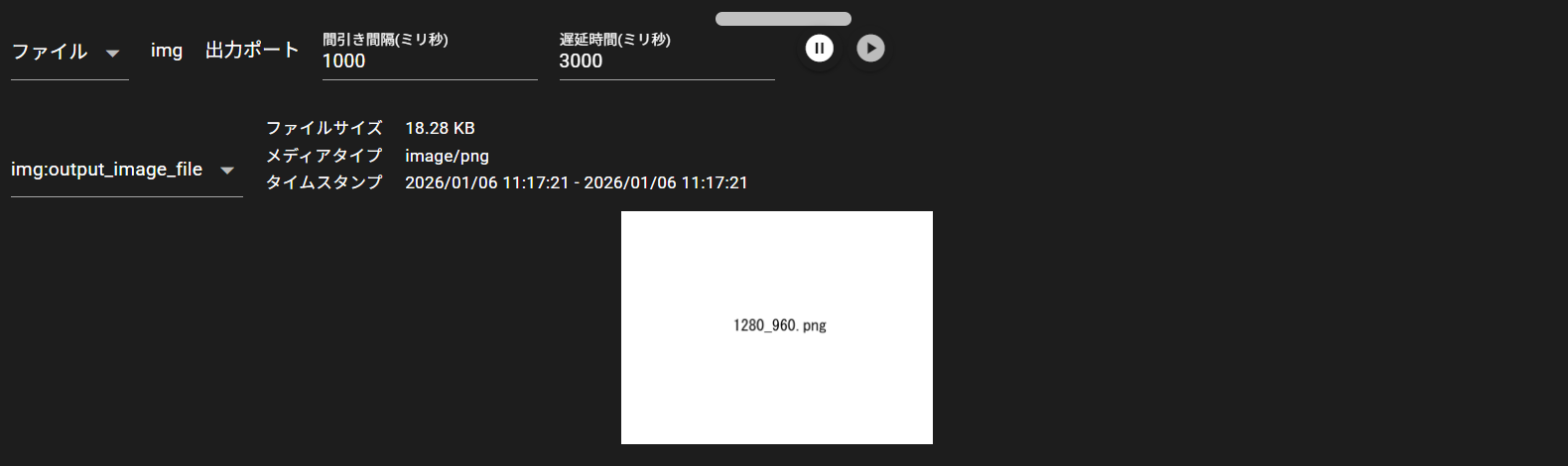

4.2.3.7.5 ファイル#

データがファイル形式の場合、以下のファイルの情報が表示されます。

• ファイルサイズ...ファイルのサイズ。
• メディアタイプ...ファイルのメディアタイプ。
• タイムスタンプ...ファイルの内容に入っているデータの時刻範囲
• ファイルの内容

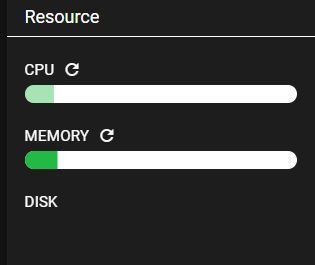

4.2.3.8 システムリソース#

ここでは、システムリソースについて説明します。

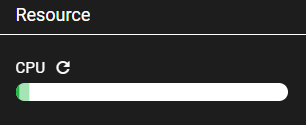

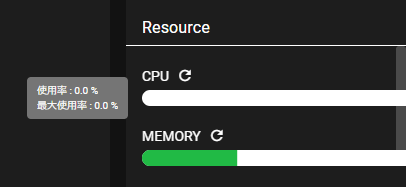

4.2.3.8.1 CPU#

ゲージにカーソルを合わせると、以下の情報が表示されます。

ゲージの濃い色の部分が現在のCPU使用率、薄い色の部分が動作中に達した最大CPU使用率を表します。

ゲージの色は、CPU使用率のパーセンテージに合わせて、次の表のように変化します。

リフレッシュアイコンを押下すると、最大使用率がリセットされます。

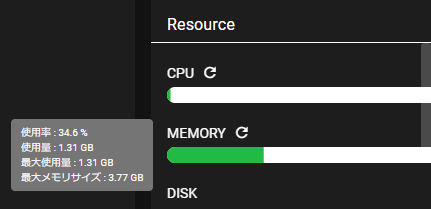

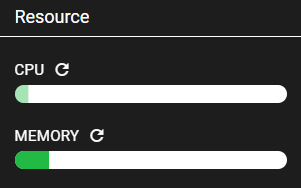

4.2.3.8.2 MEMORY#

ゲージにカーソルを合わせると、以下の情報が表示されます。

ゲージの色付きの部分が、メモリ使用率を表します。

ゲージの色は、メモリ使用率のパーセンテージに合わせて、次の表のように変化します。

リフレッシュアイコンを押下すると、最大使用量がリセットされます。

4.2.3.8.3 DISK#

ゲージにカーソルを合わせると、以下の情報が表示されます。

ゲージの色付きの部分が、ディスク使用率を表します。

ゲージの色は、ディスク使用率のパーセンテージに合わせて、次の表のように変化します。
